50~500MHz, 1W, 90°电桥, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 50 | ~ | 500 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±10 | ° |
| 功率容量 | 1W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

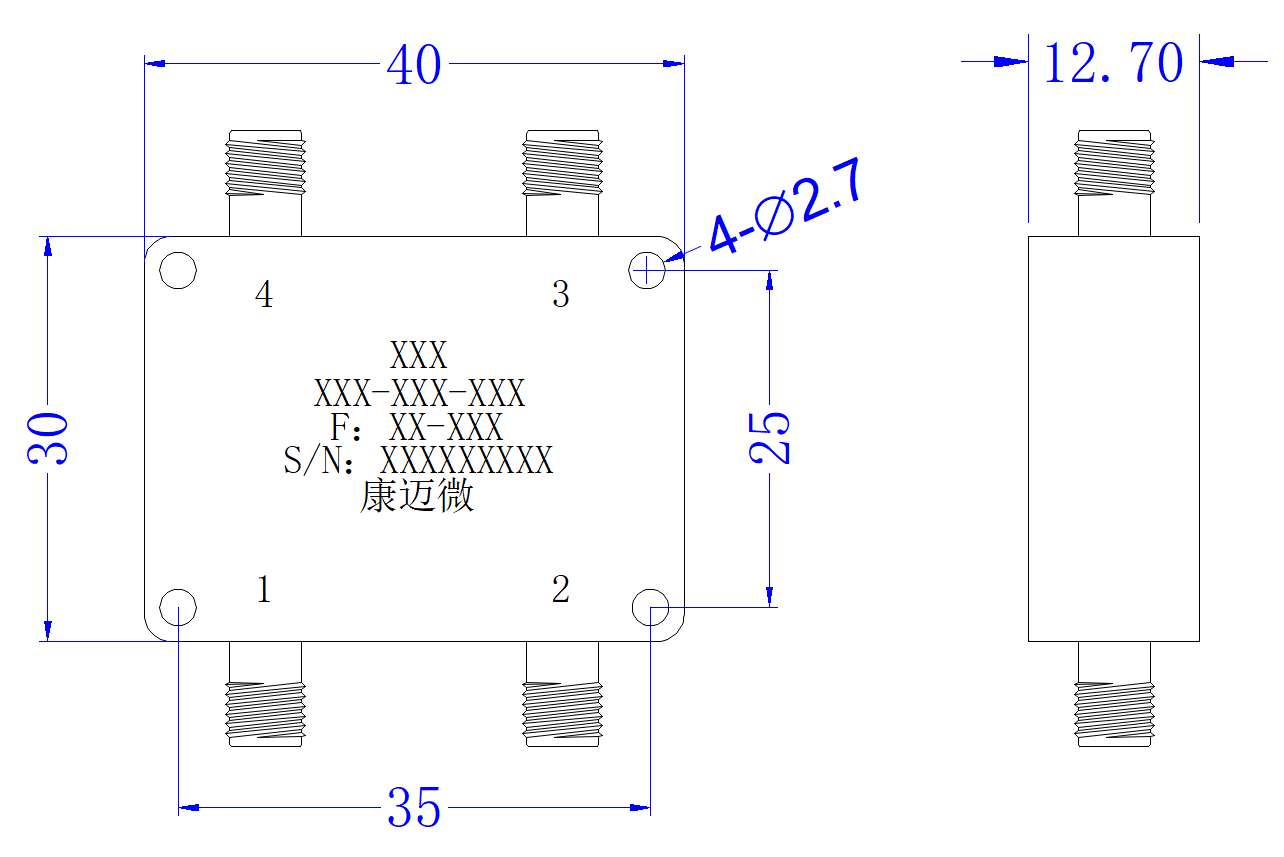

| IN | 1 | 2 | --- | --- |
| ISO | 2 | 1 | --- | --- |
| 0° | 4 | 3 | --- | --- |
| -90° | 3 | 4 | --- | --- |

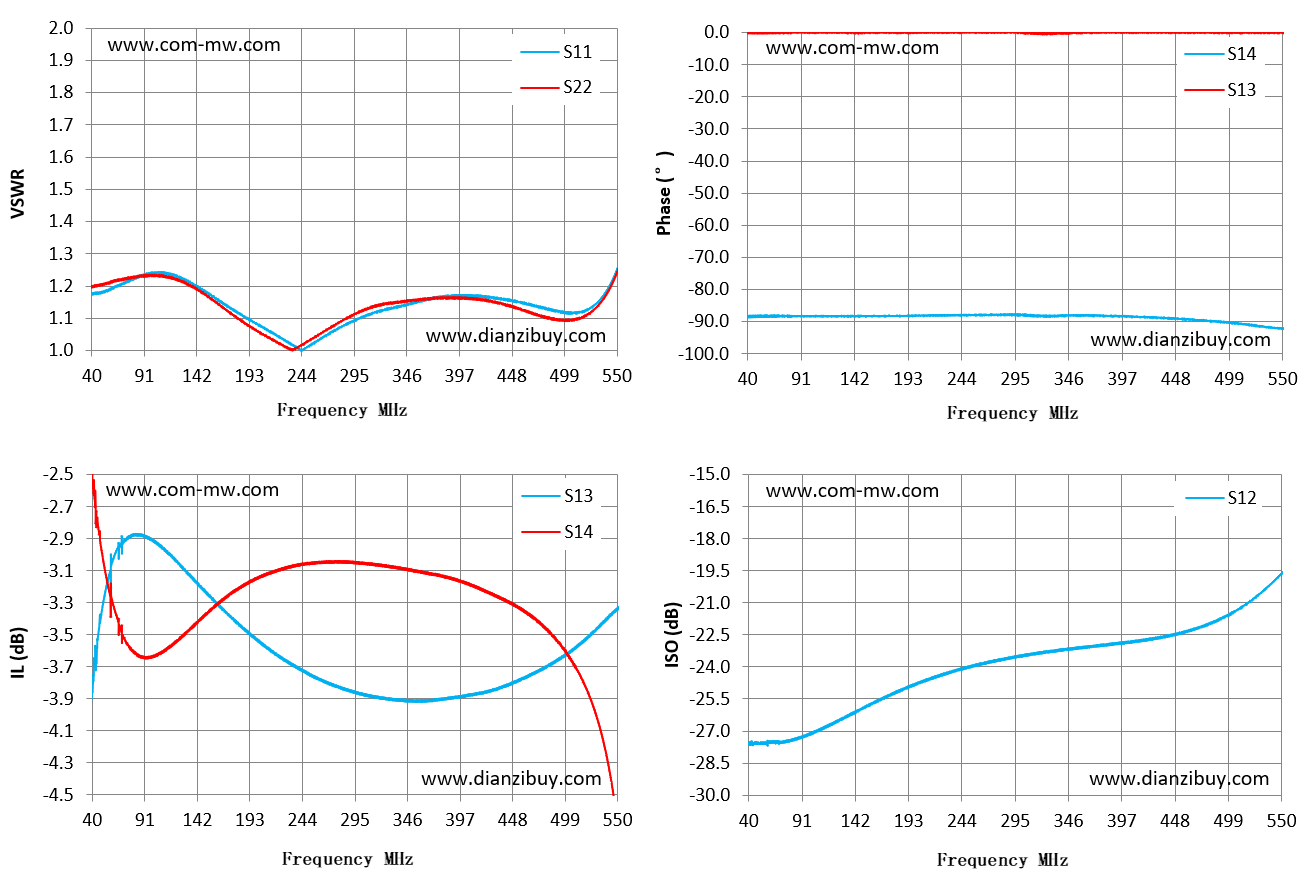

| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 40 | 1.18 | -3.77 | -2.47 | -88.44 | -27.54 |
| 76 | 1.22 | -2.89 | -3.58 | -88.26 | -27.49 |
| 113 | 1.24 | -2.98 | -3.59 | -88.35 | -26.83 |
| 149 | 1.19 | -3.23 | -3.38 | -88.31 | -25.94 |
| 186 | 1.11 | -3.46 | -3.2 | -88.24 | -25.08 |
| 222 | 1.04 | -3.64 | -3.09 | -88.1 | -24.42 |
| 259 | 1.03 | -3.77 | -3.05 | -87.96 | -23.9 |
| 295 | 1.09 | -3.86 | -3.05 | -87.88 | -23.53 |
| 331 | 1.13 | -3.9 | -3.08 | -88.32 | -23.26 |
| 368 | 1.16 | -3.91 | -3.12 | -88.12 | -23.05 |
| 404 | 1.17 | -3.88 | -3.18 | -88.44 | -22.84 |
| 441 | 1.16 | -3.82 | -3.29 | -88.96 | -22.55 |
| 477 | 1.13 | -3.71 | -3.44 | -89.73 | -22.05 |
| 514 | 1.12 | -3.56 | -3.76 | -90.86 | -21.14 |
| 550 | 1.25 | -3.34 | -4.7 | -92.19 | -19.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
