通带频率10.8~20GHz, 9.5-9.8GHz≥50dB, 5-9.5GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.8 | ~ | 20 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 9.5-9.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 5-9.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |

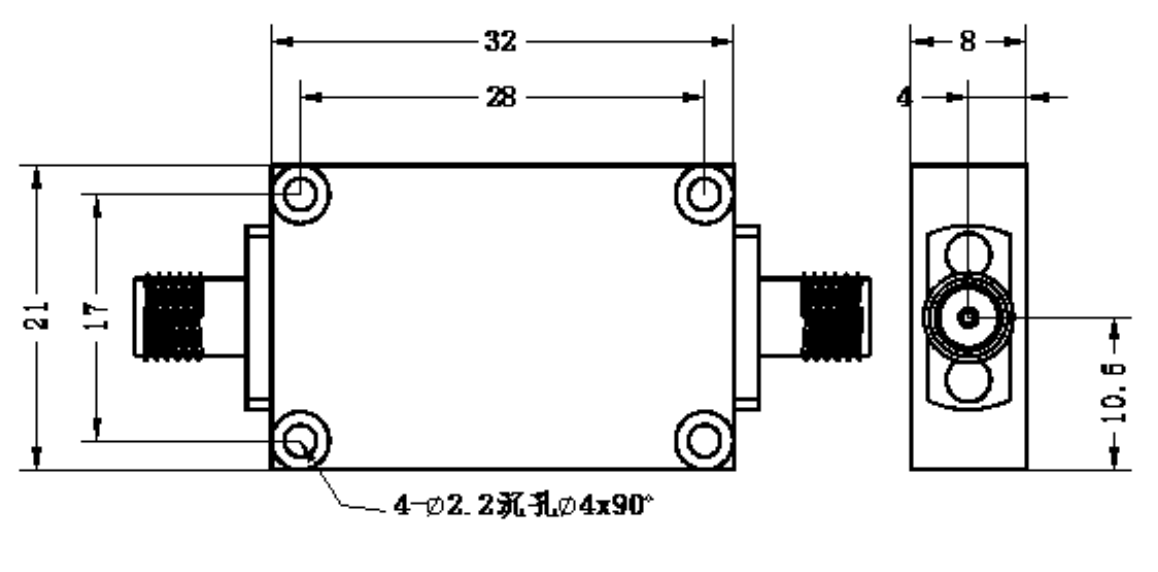

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 10.8G处损耗尽量2-3 dB之间 |

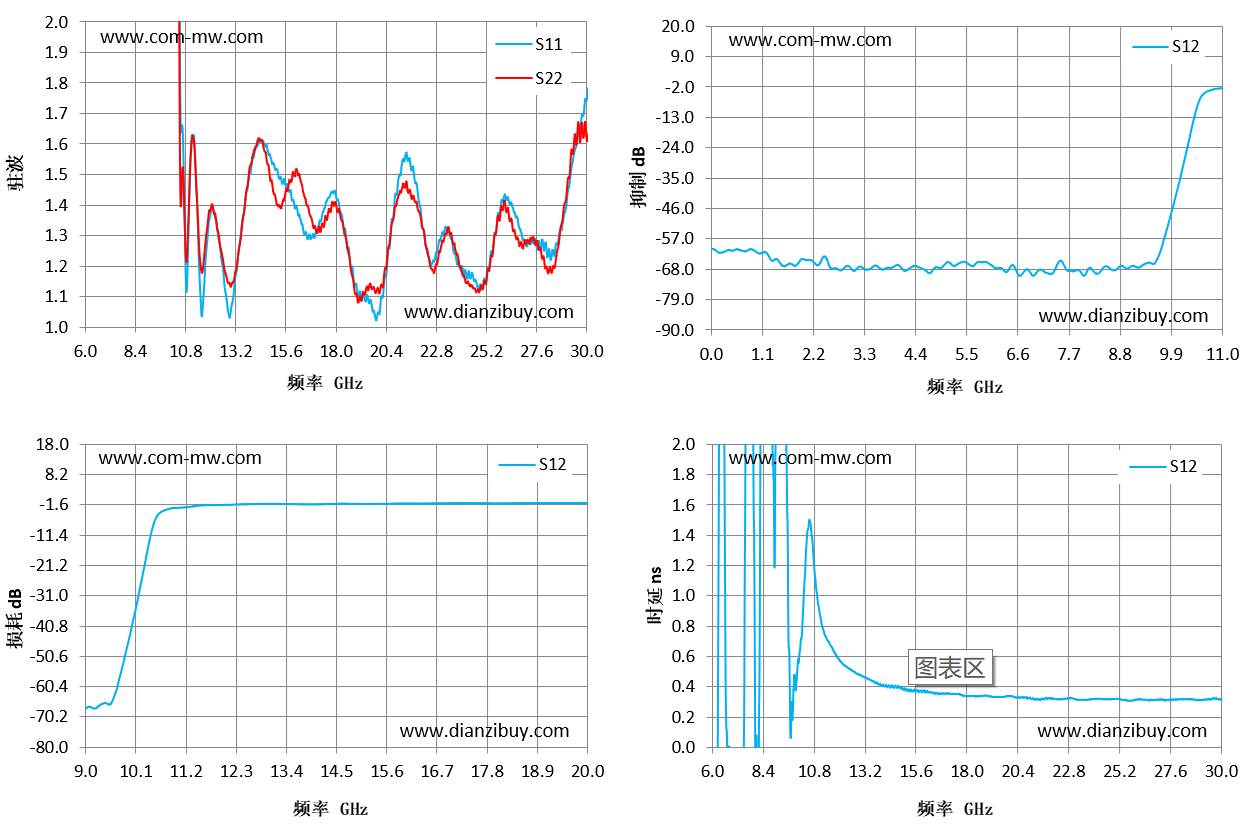

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 6 | 25.12 | 30.04 | -66.37 | -4.71 |
| 7.71 | 20.44 | 23.34 | -68.71 | 4.93 |
| 9.43 | 14.1 | 14.72 | -65.7 | 2.8 |
| 11.14 | 1.63 | 1.63 | -2.54 | 0.81 |
| 12.86 | 1.04 | 1.14 | -1.38 | 0.48 |
| 14.57 | 1.6 | 1.58 | -1.32 | 0.4 |
| 16.29 | 1.35 | 1.48 | -1.28 | 0.36 |
| 18 | 1.43 | 1.4 | -1.23 | 0.34 |
| 19.71 | 1.07 | 1.13 | -1.08 | 0.33 |
| 21.43 | 1.54 | 1.44 | -1.29 | 0.32 |
| 23.14 | 1.31 | 1.28 | -1.16 | 0.32 |
| 24.86 | 1.13 | 1.12 | -1.12 | 0.32 |
| 26.57 | 1.37 | 1.31 | -1.21 | 0.31 |
| 28.29 | 1.22 | 1.18 | -1.17 | 0.32 |
| 30 | 1.75 | 1.61 | -1.55 | 0.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
