通带频率4~18GHz, DC-3.4GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-3.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 3.4 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

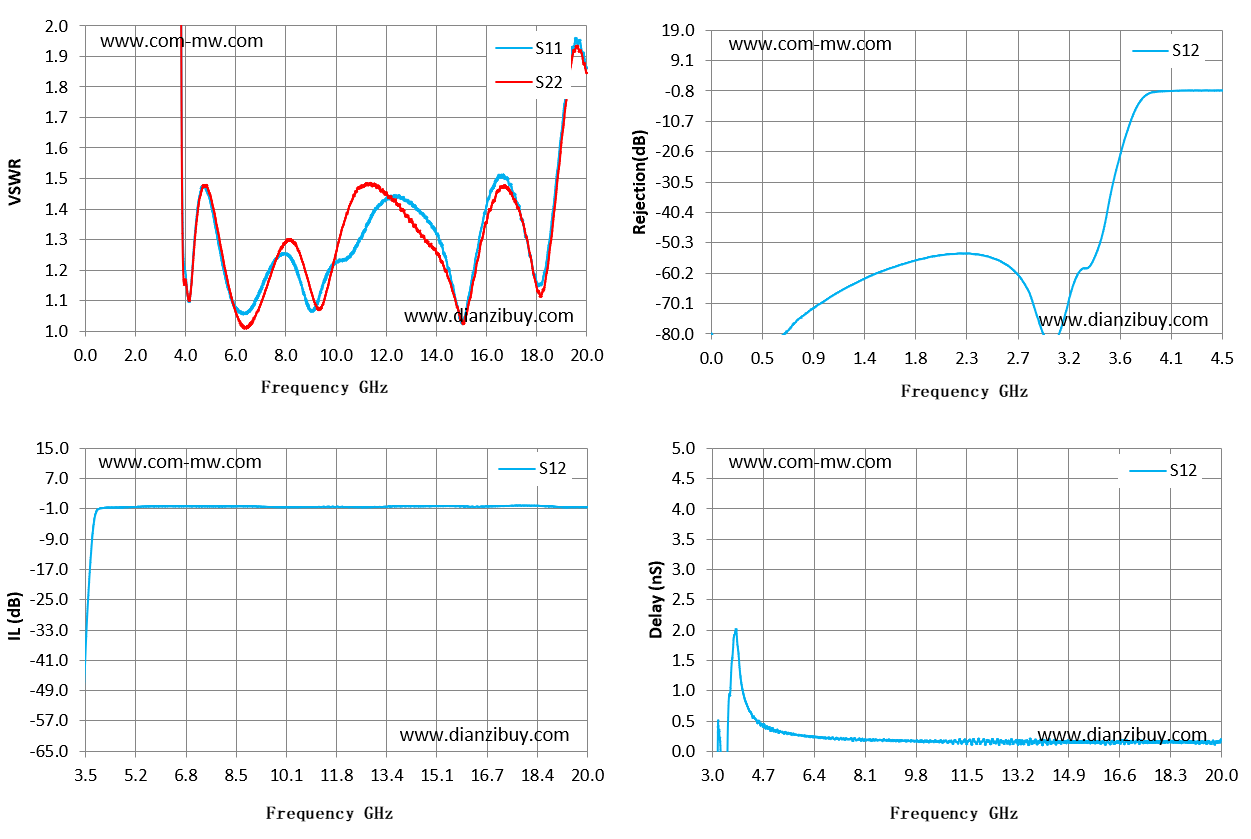

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1.43 | 173.34 | 109.54 | -60.67 | -60.67 | 0.16 |
| 2.86 | 68.61 | 56.34 | -73.31 | -73.31 | -1.81 |
| 4.29 | 1.23 | 1.22 | -0.7 | -0.7 | 0.63 |
| 5.71 | 1.14 | 1.15 | -0.37 | -0.37 | 0.28 |
| 7.14 | 1.16 | 1.12 | -0.36 | -0.36 | 0.21 |
| 8.57 | 1.16 | 1.25 | -0.35 | -0.35 | 0.18 |
| 10 | 1.23 | 1.26 | -0.57 | -0.57 | 0.17 |
| 11.43 | 1.38 | 1.48 | -0.47 | -0.47 | 0.18 |
| 12.86 | 1.43 | 1.38 | -0.56 | -0.56 | 0.14 |
| 14.29 | 1.26 | 1.21 | -0.32 | -0.32 | 0.15 |
| 15.71 | 1.3 | 1.25 | -0.31 | -0.31 | 0.15 |
| 17.14 | 1.45 | 1.43 | -0.27 | -0.27 | 0.15 |
| 18.57 | 1.33 | 1.29 | -0.28 | -0.28 | 0.16 |
| 20 | 1.86 | 1.84 | -0.6 | -0.6 | 0.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
