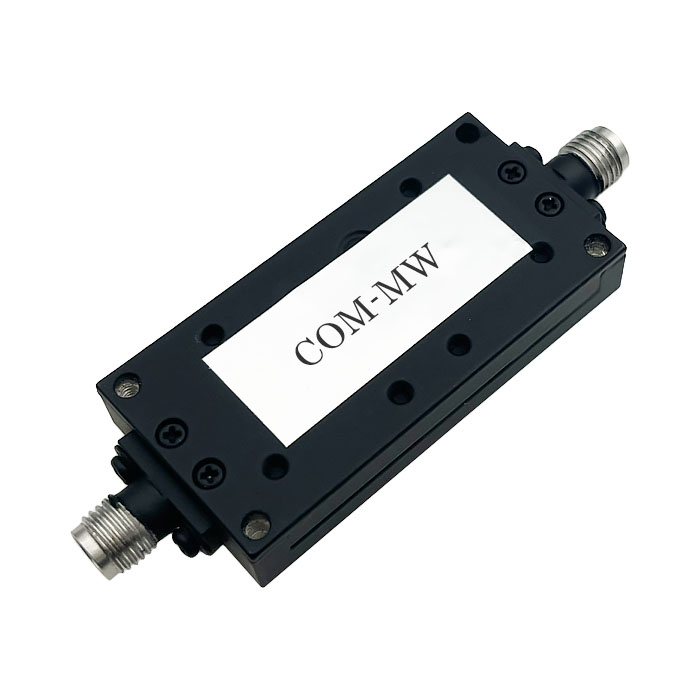

通带频率 7~18GHz,DC-6.5GHz≥50dB,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-6.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

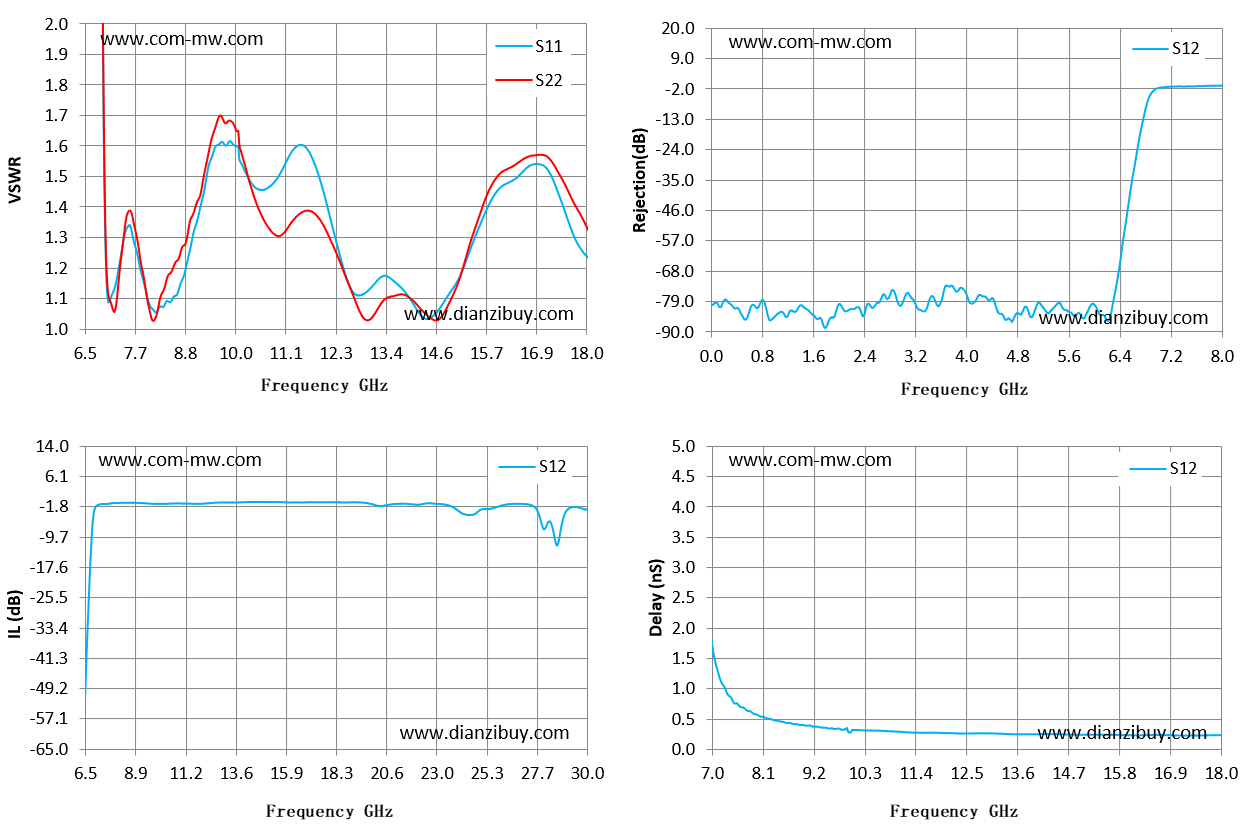

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6.5 | 19.03 | 15.36 | -51.51 | 0.74 |
| 7.32 | 1.23 | 1.22 | -1.17 | 0.97 |
| 8.14 | 1.05 | 1.04 | -0.86 | 0.53 |
| 8.96 | 1.31 | 1.37 | -0.88 | 0.4 |
| 9.79 | 1.61 | 1.68 | -1.14 | 0.33 |
| 10.61 | 1.46 | 1.36 | -1.04 | 0.31 |
| 11.43 | 1.6 | 1.38 | -1.09 | 0.27 |
| 12.25 | 1.29 | 1.25 | -0.98 | 0.26 |
| 13.07 | 1.14 | 1.04 | -0.78 | 0.26 |
| 13.89 | 1.11 | 1.11 | -0.72 | 0.25 |
| 14.71 | 1.08 | 1.05 | -0.64 | 0.24 |
| 15.54 | 1.33 | 1.36 | -0.68 | 0.24 |
| 16.36 | 1.49 | 1.54 | -0.75 | 0.23 |
| 17.18 | 1.5 | 1.55 | -0.73 | 0.23 |
| 18 | 1.24 | 1.34 | -0.72 | 0.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
