通带频率 1200~7500MHz, DC-1080MHz≥40dBc, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 7500 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1080 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.50 |

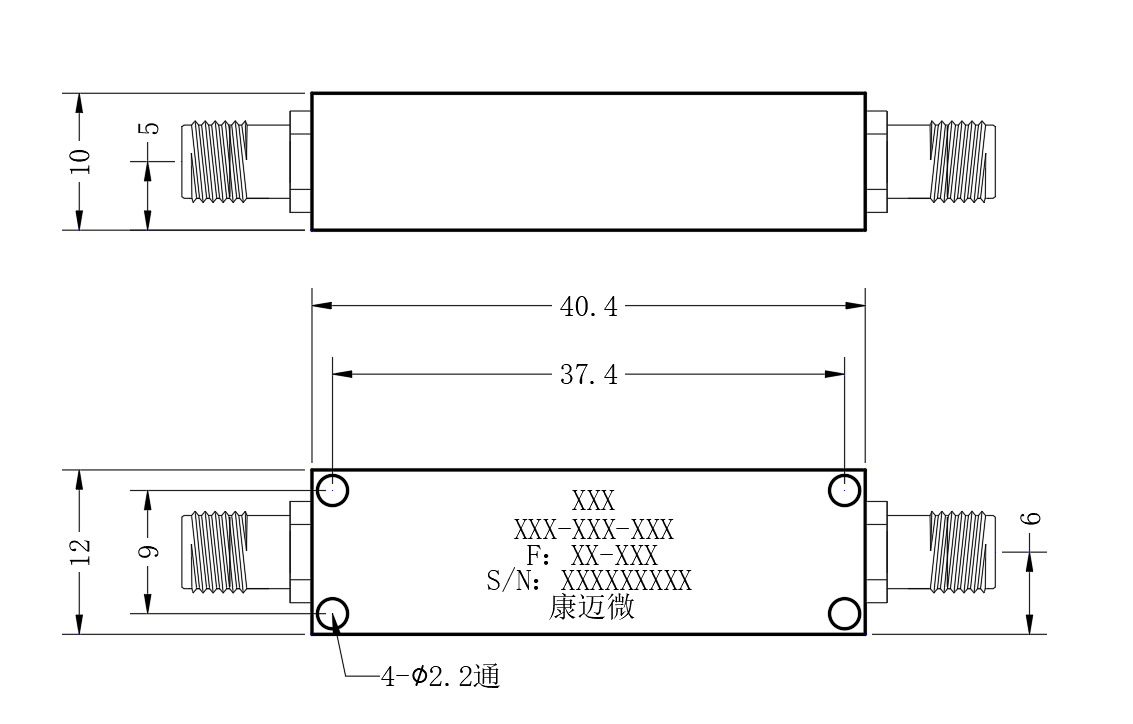

| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

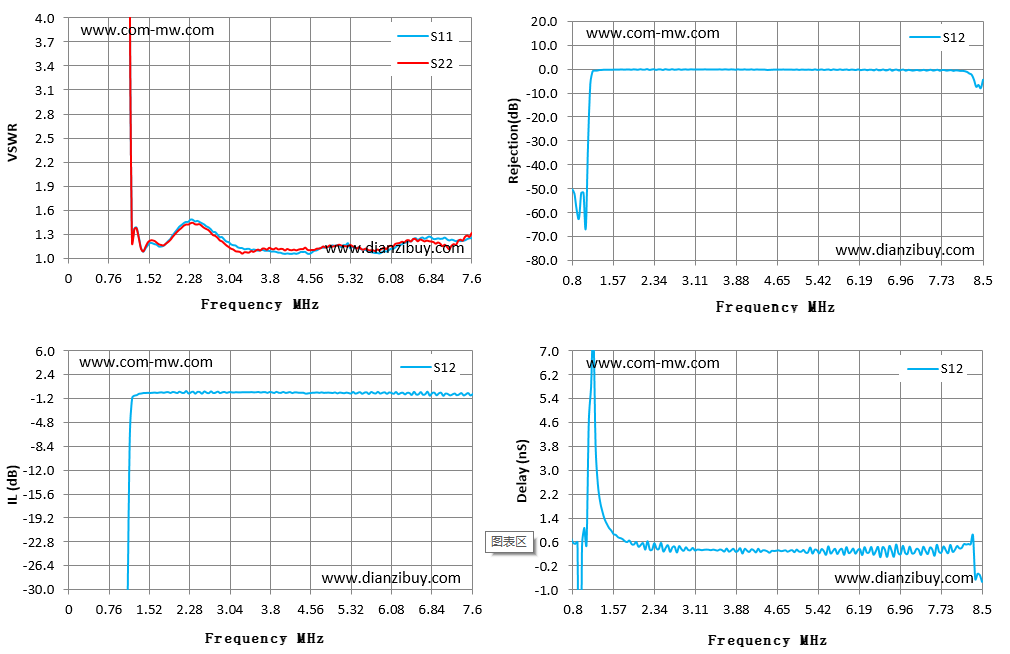

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 594.49 | 893.71 | -73.44 | -73.44 | -5.70 |
| 1.00 | 55.30 | 75.88 | -51.78 | -51.78 | 0.43 |
| 1.00 | 55.30 | 75.88 | -51.78 | -51.78 | 0.43 |
| 2.00 | 1.32 | 1.30 | -0.31 | -0.31 | 0.59 |
| 2.00 | 1.32 | 1.30 | -0.31 | -0.31 | 0.59 |
| 3.00 | 1.21 | 1.16 | -0.38 | -0.38 | 0.32 |
| 3.00 | 1.21 | 1.16 | -0.38 | -0.38 | 0.32 |
| 4.00 | 1.07 | 1.12 | -0.38 | -0.38 | 0.20 |
| 4.00 | 1.07 | 1.12 | -0.38 | -0.38 | 0.20 |
| 5.00 | 1.16 | 1.14 | -0.40 | -0.40 | 0.25 |
| 5.00 | 1.16 | 1.14 | -0.40 | -0.40 | 0.25 |
| 6.00 | 1.09 | 1.11 | -0.52 | -0.52 | 0.22 |
| 7.00 | 1.25 | 1.20 | -0.46 | -0.46 | 0.18 |
| 7.00 | 1.25 | 1.20 | -0.46 | -0.46 | 0.18 |
| 8.00 | 1.26 | 1.31 | -0.63 | -0.63 | 0.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
