通带频率0.9~12.75GHz, DC-750MHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.9 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

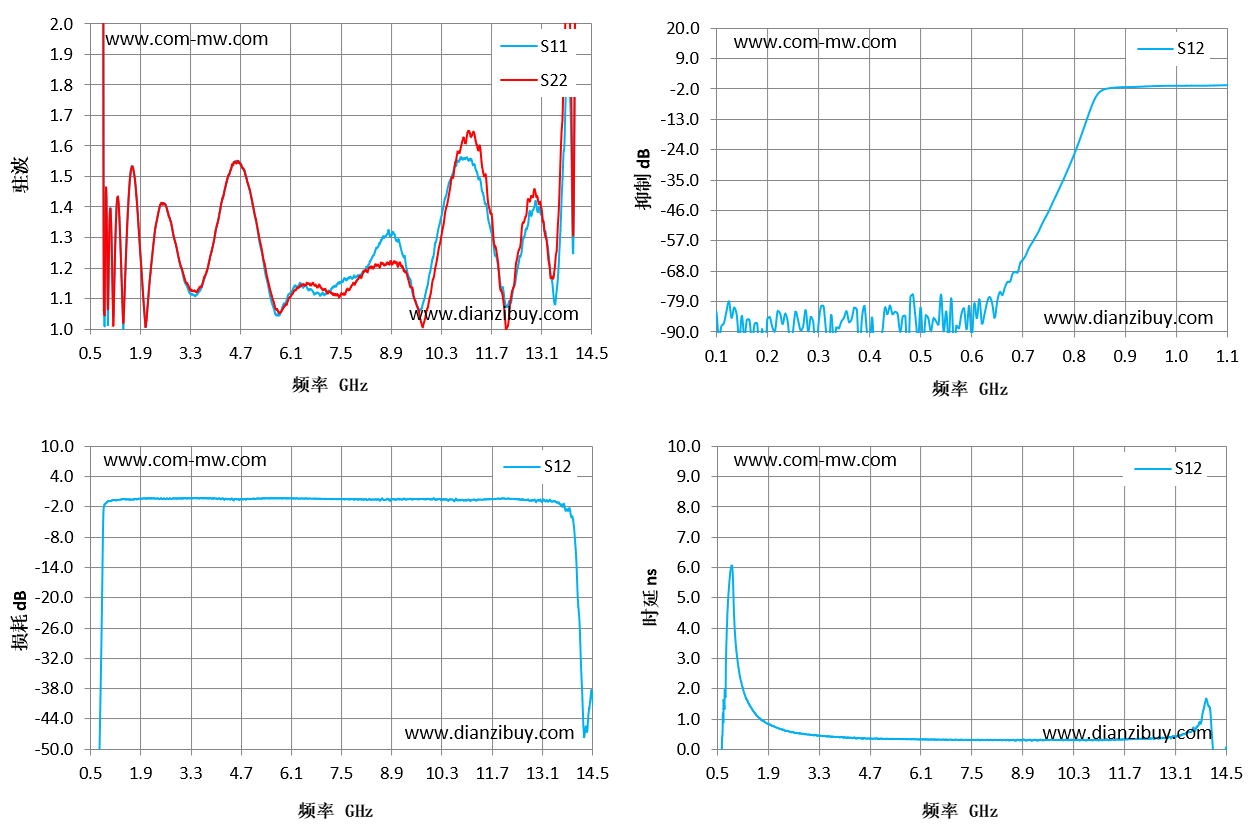

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.75 | 49 | 86 | -46.2 | -10.83 |
| 1.5 | 1.29 | 1.29 | -0.4 | 1.26 |
| 2.5 | 1.41 | 1.41 | -0.36 | 0.58 |
| 3.5 | 1.12 | 1.13 | -0.18 | 0.43 |
| 4.5 | 1.55 | 1.55 | -0.53 | 0.35 |
| 5.5 | 1.12 | 1.14 | -0.23 | 0.34 |
| 6.5 | 1.15 | 1.14 | -0.29 | 0.32 |
| 7.5 | 1.16 | 1.12 | -0.37 | 0.31 |
| 8.5 | 1.27 | 1.21 | -0.49 | 0.31 |
| 9.5 | 1.11 | 1.13 | -0.41 | 0.3 |
| 10.5 | 1.48 | 1.44 | -0.58 | 0.3 |
| 11.5 | 1.42 | 1.5 | -0.41 | 0.33 |
| 12.5 | 1.24 | 1.27 | -0.5 | 0.36 |
| 13.5 | 1.11 | 1.25 | -0.96 | 0.57 |
| 14.5 | 11.12 | 11.07 | -38.68 | 0.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
