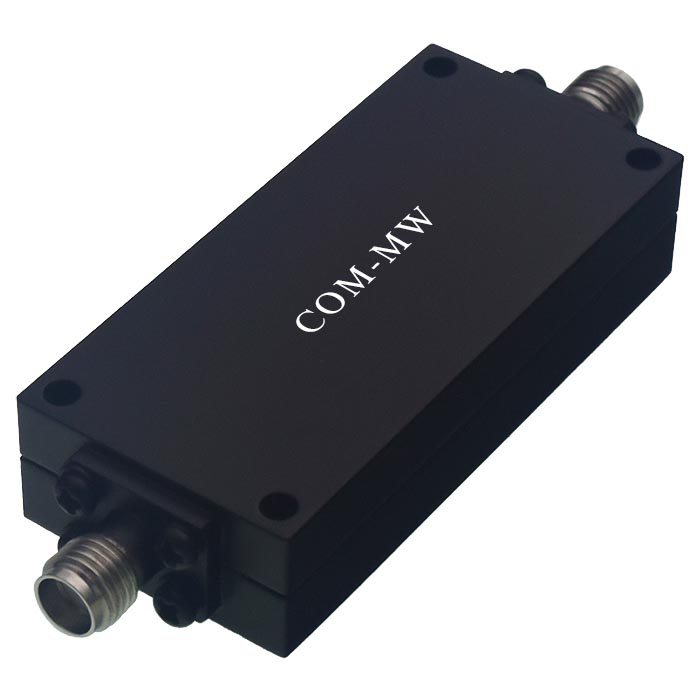

通带频率1.1~15GHz, DC-1GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.1 | ~ | 15 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

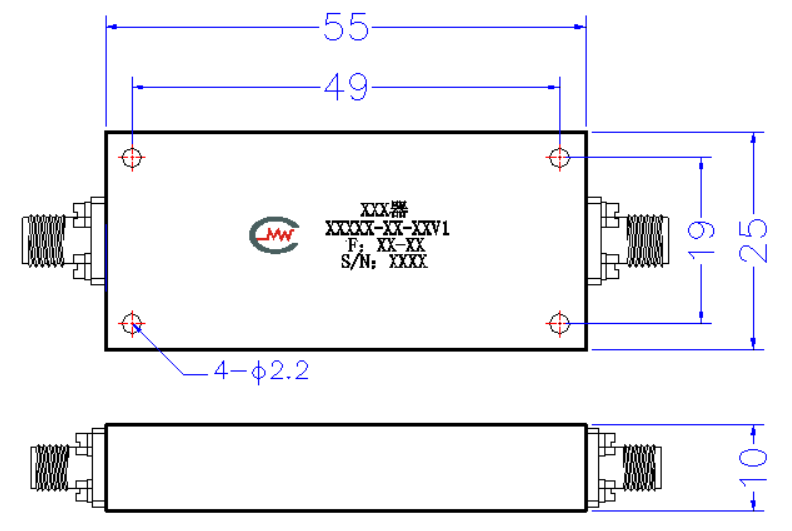

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

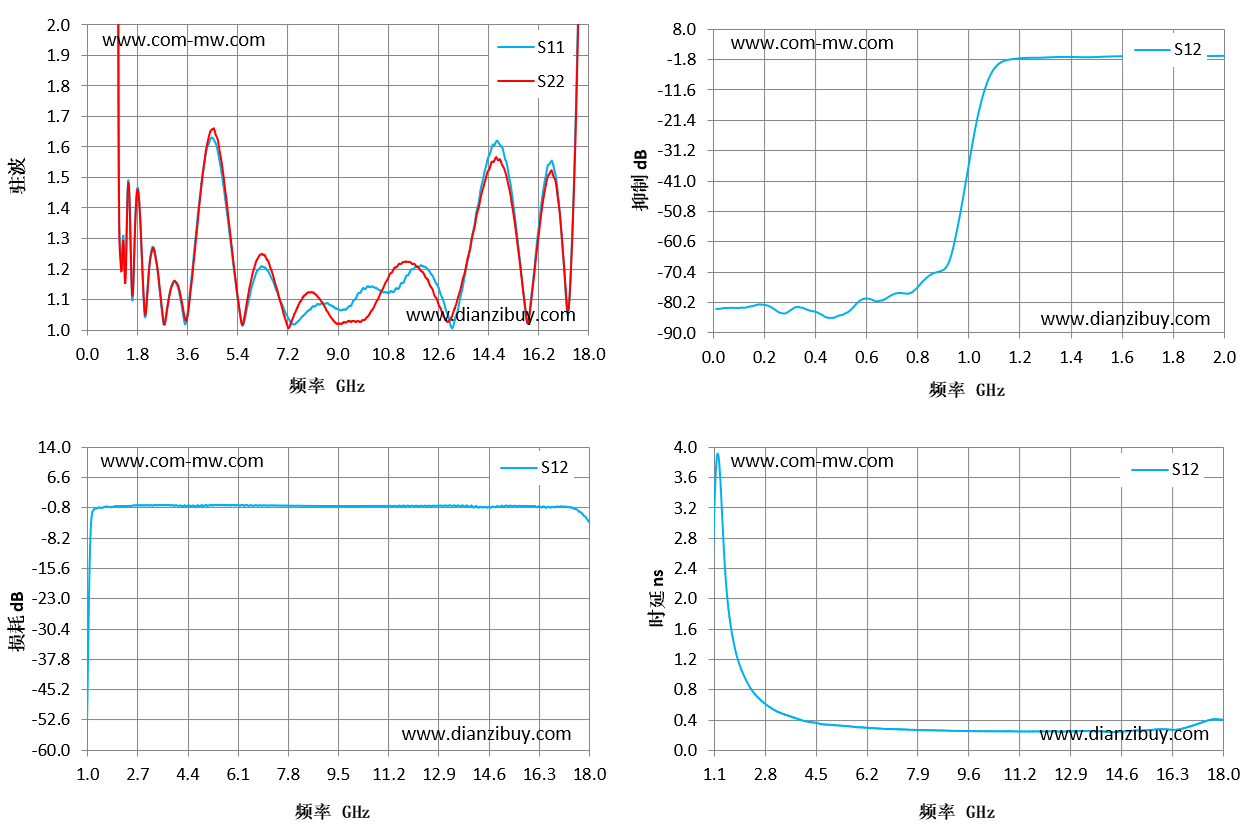

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 11038.64 | 3297.11 | -82.31 | 8.81 |
| 1.29 | 1.31 | 1.29 | -1.03 | 3.6 |
| 2.57 | 1.15 | 1.16 | -0.28 | 0.68 |
| 3.86 | 1.29 | 1.27 | -0.24 | 0.41 |
| 5.14 | 1.28 | 1.3 | -0.23 | 0.33 |
| 6.43 | 1.2 | 1.23 | -0.29 | 0.29 |
| 7.71 | 1.05 | 1.1 | -0.35 | 0.27 |
| 9 | 1.07 | 1.02 | -0.4 | 0.25 |
| 10.29 | 1.14 | 1.07 | -0.41 | 0.25 |
| 11.57 | 1.19 | 1.22 | -0.32 | 0.24 |
| 12.86 | 1.07 | 1.03 | -0.33 | 0.25 |
| 14.14 | 1.47 | 1.44 | -0.48 | 0.24 |
| 15.43 | 1.31 | 1.29 | -0.46 | 0.26 |
| 16.71 | 1.55 | 1.51 | -0.74 | 0.29 |
| 18 | 4.52 | 4.28 | -4.26 | 0.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
