通带频率1~12GHz, DC-0.8GHz≥50dB, 915MHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1 | 3 | dB | |
| 带外抑制 | DC-0.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 915 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

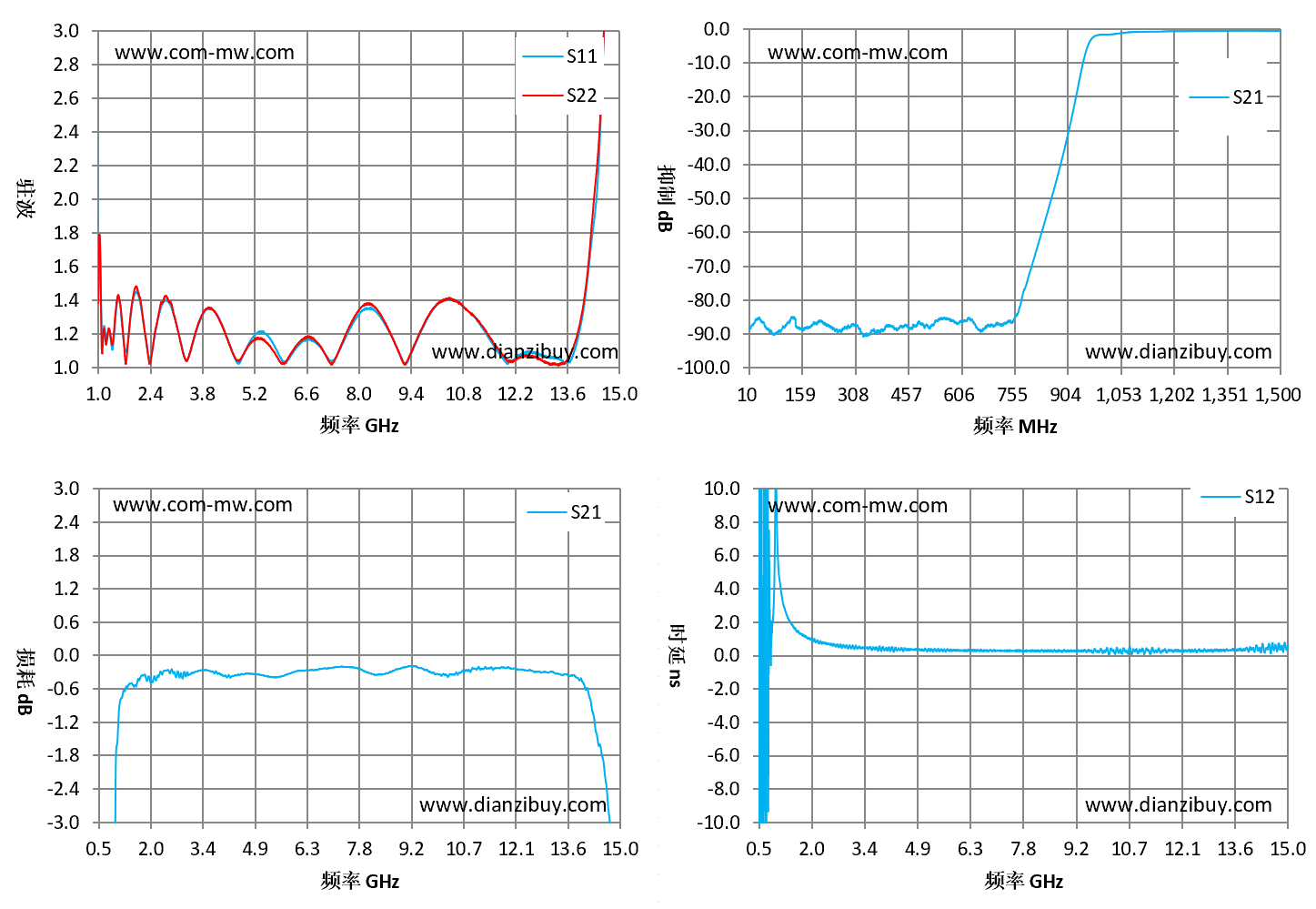

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 0.8 | 81.41 | 119.22 | -69.75 | 1.75 |
| 1 | 1.46 | 1.55 | -1.65 | 6.96 |
| 2 | 1.45 | 1.48 | -0.48 | 0.95 |
| 3 | 1.33 | 1.34 | -0.35 | 0.54 |
| 4 | 1.35 | 1.35 | -0.38 | 0.39 |
| 5 | 1.12 | 1.12 | -0.36 | 0.32 |
| 6 | 1.03 | 1.02 | -0.29 | 0.32 |
| 7 | 1.11 | 1.11 | -0.23 | 0.31 |
| 8 | 1.32 | 1.34 | -0.32 | 0.3 |
| 9 | 1.12 | 1.12 | -0.22 | 0.28 |
| 10 | 1.35 | 1.35 | -0.35 | 0.24 |
| 11 | 1.32 | 1.32 | -0.25 | 0.37 |
| 12 | 1.02 | 1.04 | -0.25 | 0.3 |
| 13 | 1.07 | 1.03 | -0.32 | 0.32 |
| 14 | 1.3 | 1.33 | -0.53 | 0.39 |
| 15 | 7.63 | 6.96 | -5.78 | 0.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
