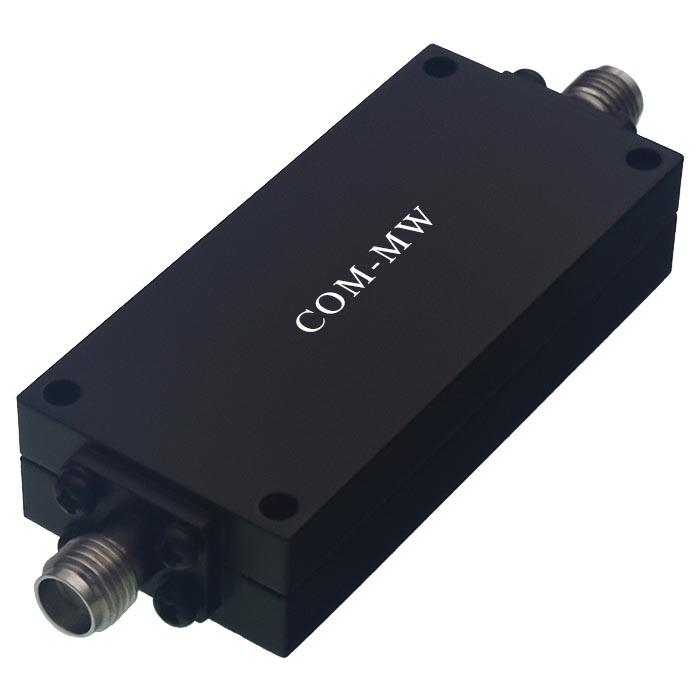

通带频率1.3~18GHz, DC-0.9GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.3 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-0.9 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

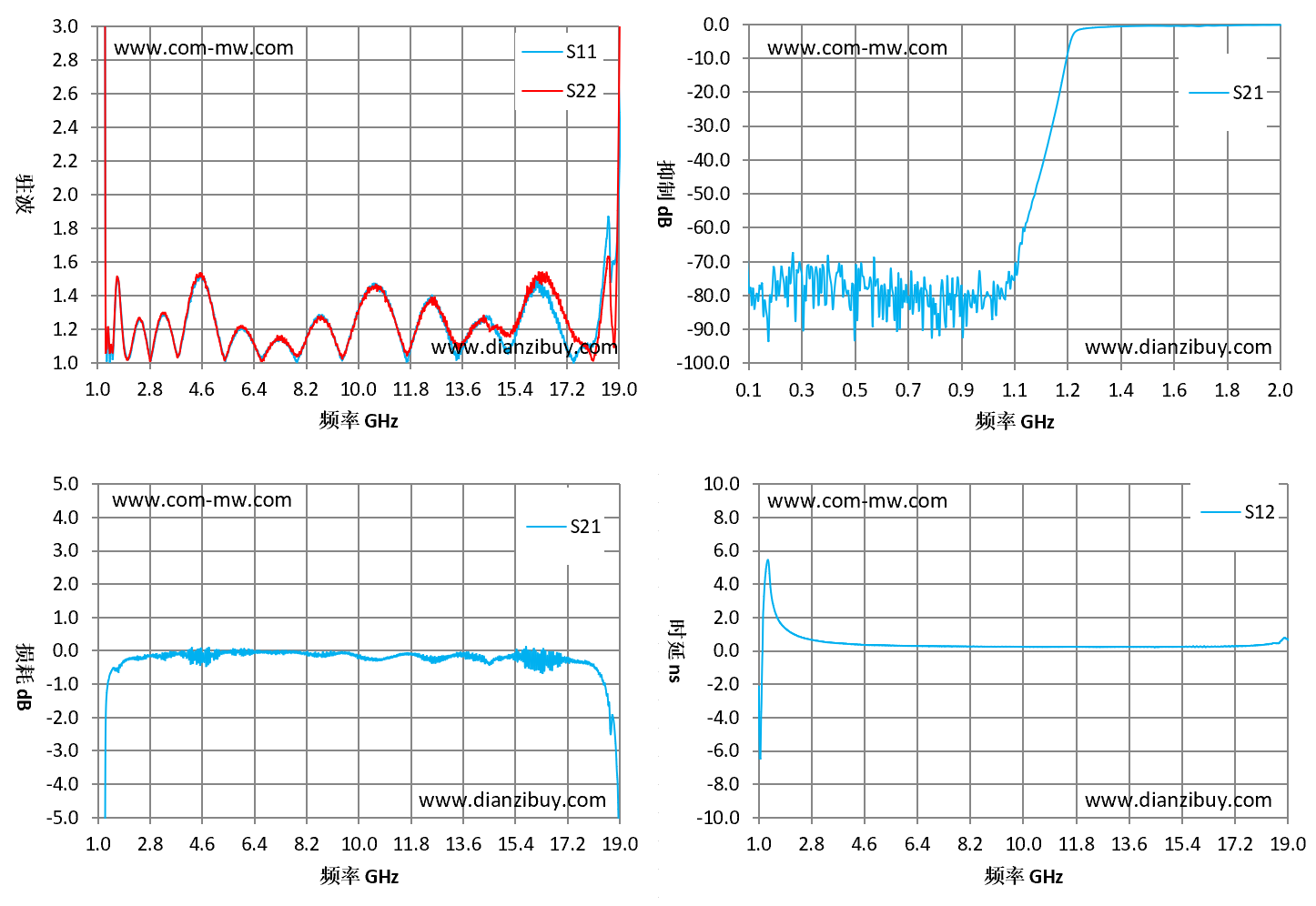

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 0.9 | 265.71 | 351.71 | -83.51 | -3.84 |
| 1.3 | 1.07 | 1.1 | -1.32 | 5.45 |
| 2.19 | 1.11 | 1.12 | -0.23 | 1.02 |
| 3.49 | 1.22 | 1.22 | -0.05 | 0.5 |
| 4.78 | 1.44 | 1.45 | 0.37 | |
| 6.07 | 1.19 | 1.2 | -0.04 | 0.31 |
| 7.36 | 1.14 | 1.16 | -0.04 | 0.28 |
| 8.66 | 1.28 | 1.27 | -0.14 | 0.28 |
| 9.95 | 1.3 | 1.3 | -0.2 | 0.26 |
| 11.24 | 1.27 | 1.27 | -0.17 | 0.26 |
| 12.54 | 1.4 | 1.36 | -0.23 | 0.25 |
| 13.83 | 1.18 | 1.15 | -0.15 | 0.25 |
| 15.12 | 1.07 | 1.16 | -0.19 | 0.26 |
| 16.41 | 1.44 | 1.5 | -0.47 | 0.28 |
| 17.71 | 1.09 | 1.12 | -0.36 | 0.33 |
| 19 | 2.04 | 2.57 | -6.6 | 0.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
