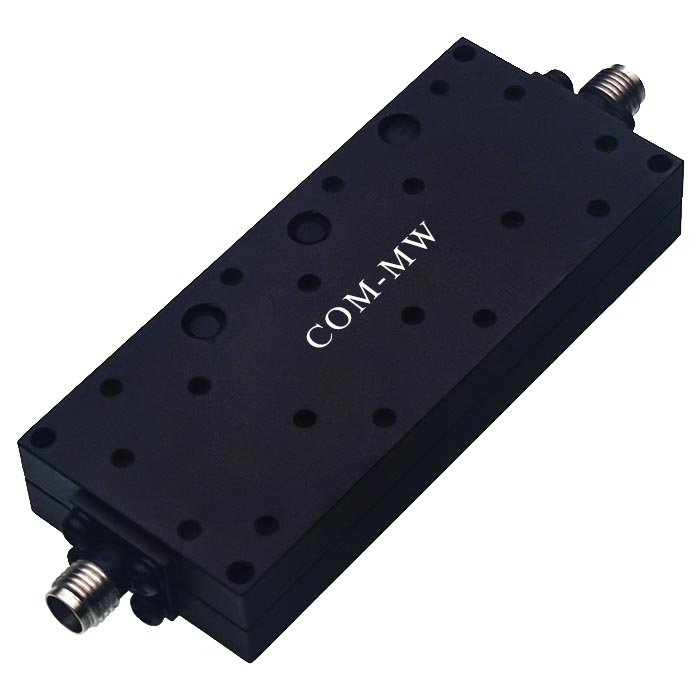

通带频率1.4~12.75GHz, DC-1200MHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.4 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1200 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

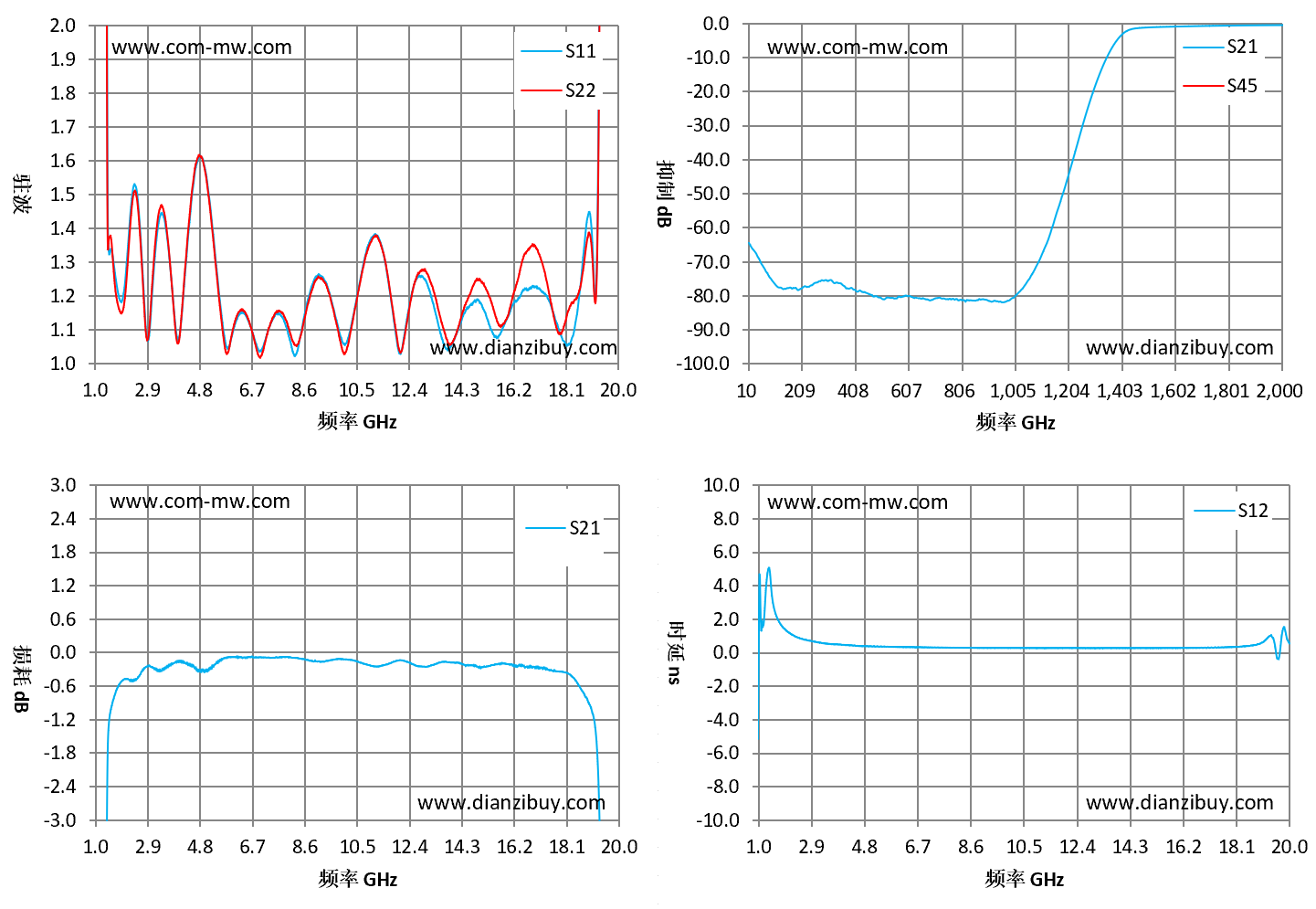

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 1 | 133.38 | 169.26 | -80.45 | -3.16 |
| 2.36 | 1.52 | 1.49 | -0.51 | 0.92 |
| 3.71 | 1.29 | 1.29 | -0.22 | 0.48 |
| 5.07 | 1.53 | 1.52 | -0.32 | 0.35 |
| 6.43 | 1.15 | 1.15 | -0.09 | 0.31 |
| 7.79 | 1.14 | 1.15 | -0.08 | 0.29 |
| 9.14 | 1.26 | 1.25 | -0.17 | 0.27 |
| 10.5 | 1.2 | 1.19 | -0.16 | 0.26 |
| 11.86 | 1.12 | 1.13 | -0.16 | 0.26 |
| 13.21 | 1.2 | 1.23 | -0.23 | 0.25 |
| 14.57 | 1.17 | 1.2 | -0.23 | 0.25 |
| 15.93 | 1.13 | 1.13 | -0.21 | 0.26 |
| 17.29 | 1.21 | 1.28 | -0.28 | 0.28 |
| 18.64 | 1.24 | 1.23 | -0.68 | 0.41 |
| 20 | 9.06 | 11.15 | -24.22 | 0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
