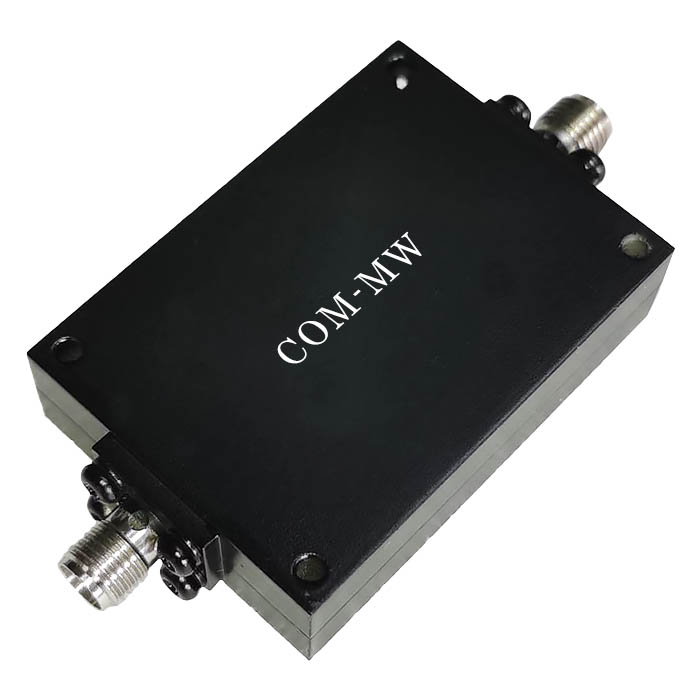

通带频率1.6~6GHz, DC-1.3GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.6 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-1.3 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

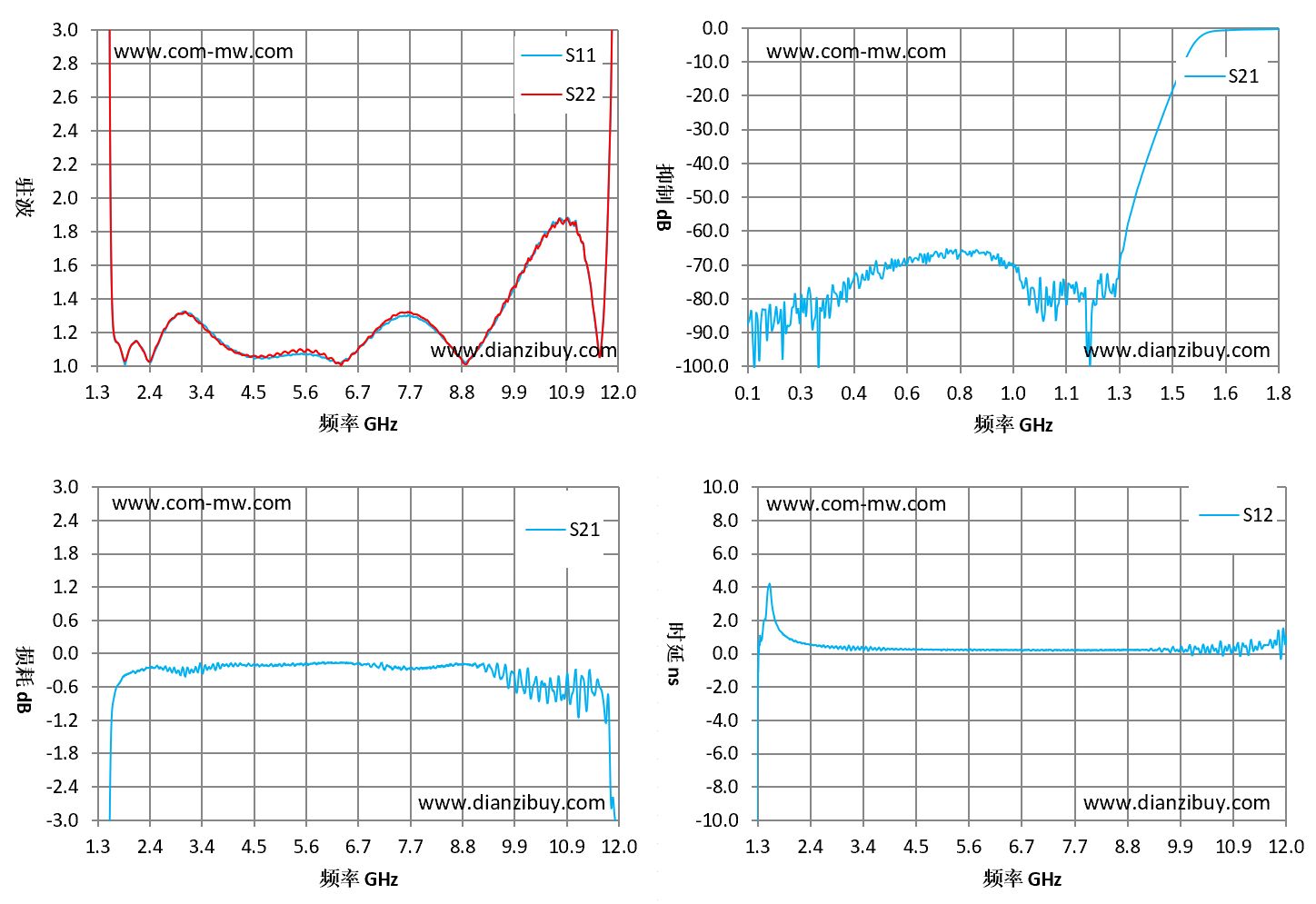

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 1.3 | 62.25 | 71.43 | -66.58 | -4.19 |
| 1.6 | 1.34 | 1.36 | -1 | 2.83 |
| 2.06 | 1.14 | 1.14 | -0.35 | 0.76 |
| 2.83 | 1.27 | 1.28 | -0.34 | 0.4 |
| 3.59 | 1.21 | 1.2 | -0.25 | 0.4 |
| 4.36 | 1.05 | 1.06 | -0.22 | 0.27 |
| 5.12 | 1.06 | 1.08 | -0.2 | 0.22 |
| 5.89 | 1.05 | 1.06 | -0.18 | 0.22 |
| 6.65 | 1.09 | 1.1 | -0.19 | 0.21 |
| 7.41 | 1.28 | 1.3 | -0.24 | 0.22 |
| 8.18 | 1.23 | 1.24 | -0.25 | 0.22 |
| 8.94 | 1.04 | 1.04 | -0.21 | 0.24 |
| 9.71 | 1.39 | 1.38 | -0.5 | 0.4 |
| 10.47 | 1.77 | 1.77 | -0.56 | 0.1 |
| 11.24 | 1.74 | 1.74 | -0.41 | -0.06 |
| 12 | 6.49 | 6.71 | -7.02 | 0.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
