通带频率1.8~10GHz, DC-1.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.8 | ~ | 10 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

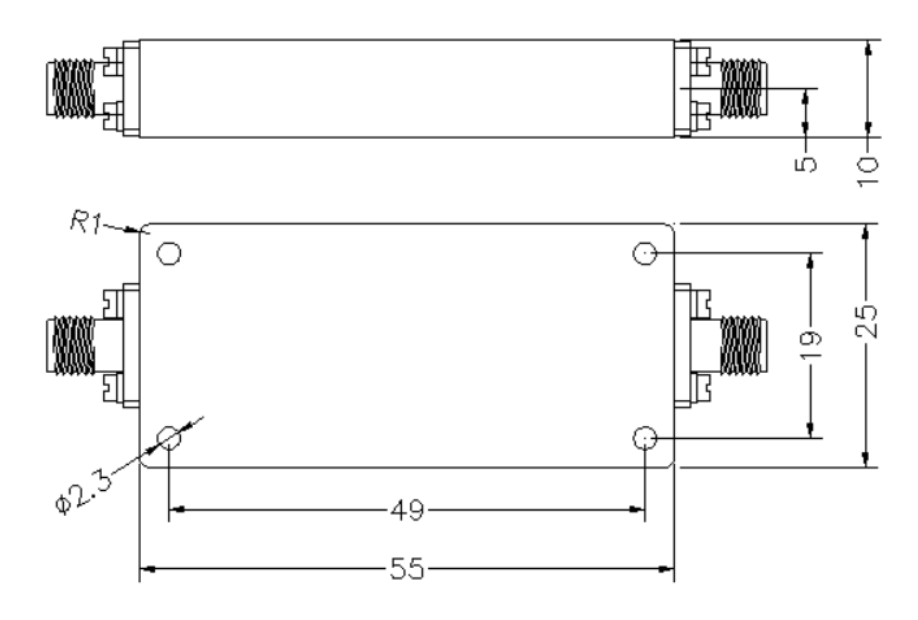

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

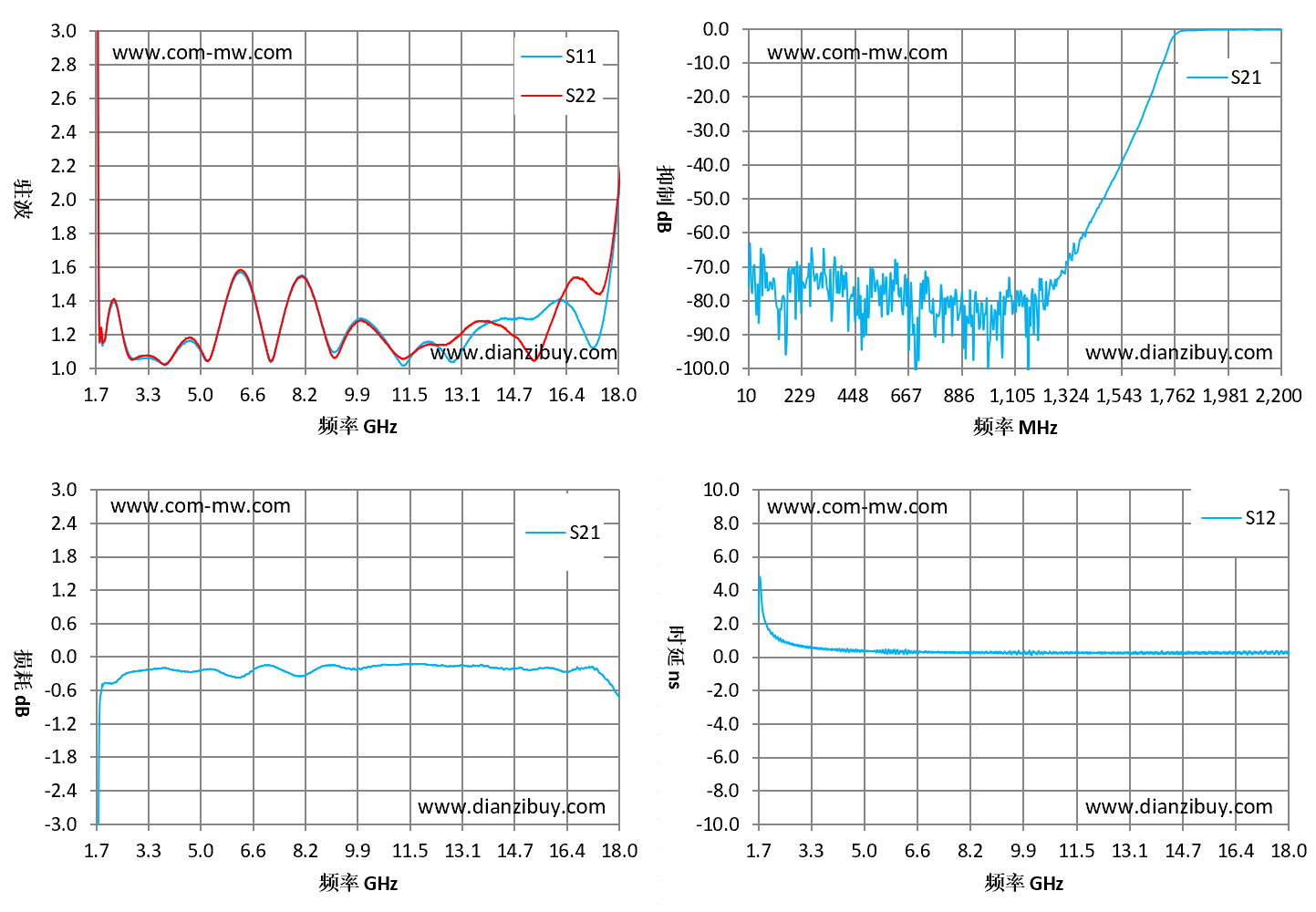

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 1.5 | 86.66 | 118.94 | -86.32 | 9.82 |
| 1.8 | 1.16 | 1.19 | -1.06 | 3.58 |
| 2.68 | 1.11 | 1.09 | -0.47 | 1.41 |
| 3.86 | 1.03 | 1.02 | -0.25 | 0.66 |
| 5.04 | 1.07 | 1.08 | -0.21 | 0.46 |
| 6.21 | 1.57 | 1.59 | -0.25 | 0.36 |
| 7.39 | 1.18 | 1.19 | -0.33 | 0.34 |
| 8.57 | 1.38 | 1.37 | -0.19 | 0.28 |
| 9.75 | 1.28 | 1.26 | -0.27 | 0.27 |
| 10.93 | 1.11 | 1.11 | -0.22 | 0.25 |
| 12.11 | 1.16 | 1.14 | -0.21 | 0.18 |
| 13.29 | 1.16 | 1.24 | -0.16 | 0.27 |
| 14.46 | 1.3 | 1.24 | -0.12 | 0.26 |
| 15.64 | 1.34 | 1.14 | -0.15 | 0.24 |
| 16.82 | 1.25 | 1.53 | -0.15 | 0.22 |
| 18 | 2.02 | 2.07 | -0.2 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
