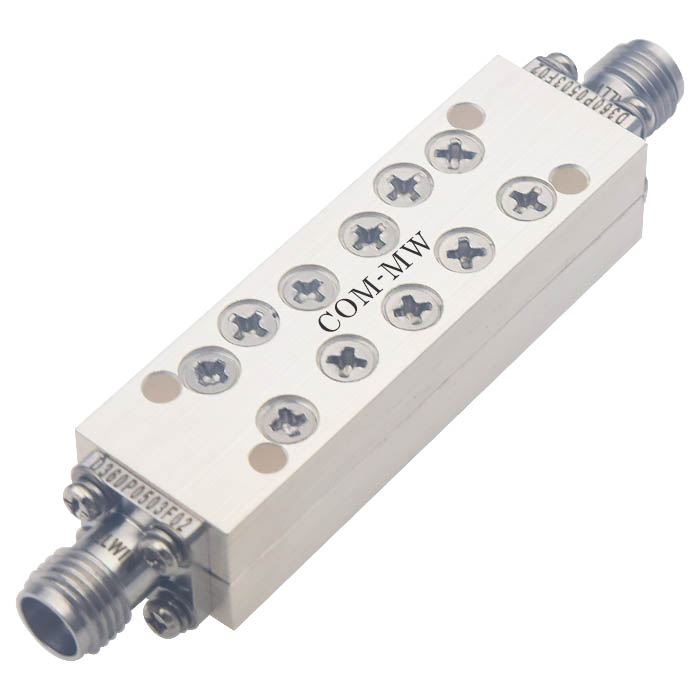

通带频率18~40GHz, DC-15GHz≥45dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 40 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-15 | GHz≥ | 45 | dB | ||
| 带外抑制 | 15-16 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 2 |

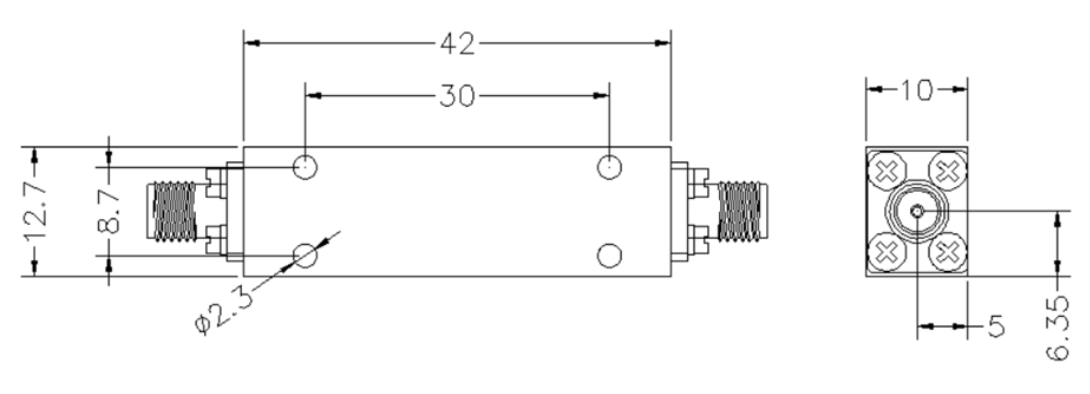

| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

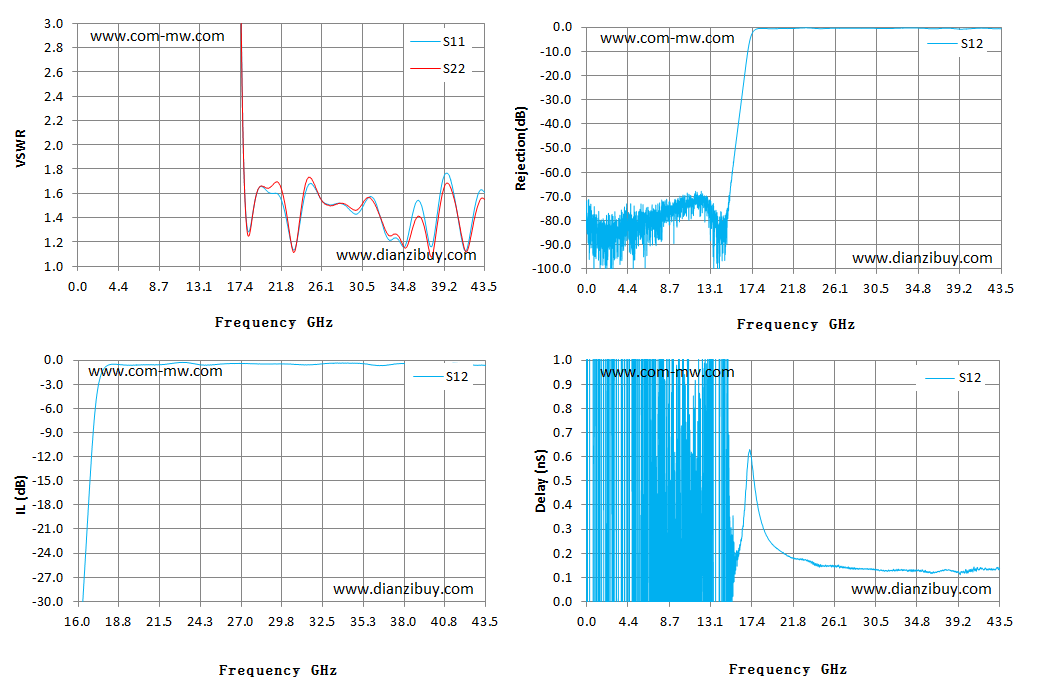

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 505.81 | 452.99 | -82.60 | -82.60 | 3.70 |
| 3.14 | 5395.81 | 485.81 | -80.41 | -80.41 | 14.59 |
| 6.24 | 231.90 | 241.91 | -76.54 | -76.54 | 1.26 |
| 9.35 | 353.71 | 3888.79 | -71.05 | -71.05 | -0.26 |
| 12.45 | 198.95 | 119.10 | -69.84 | -69.84 | 0.41 |
| 15.56 | 120.06 | 119.18 | -53.16 | -53.16 | 0.08 |
| 18.66 | 1.41 | 1.40 | -0.52 | -0.52 | 0.30 |
| 21.77 | 1.55 | 1.64 | -0.53 | -0.53 | 0.18 |
| 24.87 | 1.68 | 1.73 | -0.60 | -0.60 | 0.15 |
| 27.98 | 1.52 | 1.52 | -0.45 | -0.45 | 0.14 |
| 31.08 | 1.56 | 1.57 | -0.58 | -0.58 | 0.13 |
| 34.19 | 1.22 | 1.26 | -0.34 | -0.34 | 0.13 |
| 37.29 | 1.30 | 1.23 | -0.49 | -0.49 | 0.13 |
| 40.40 | 1.51 | 1.50 | -0.59 | -0.59 | 0.13 |
| 43.50 | 1.61 | 1.55 | -0.62 | -0.62 | 0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
