通带频率2.5~18GHz, DC-2.1GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-2.1 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

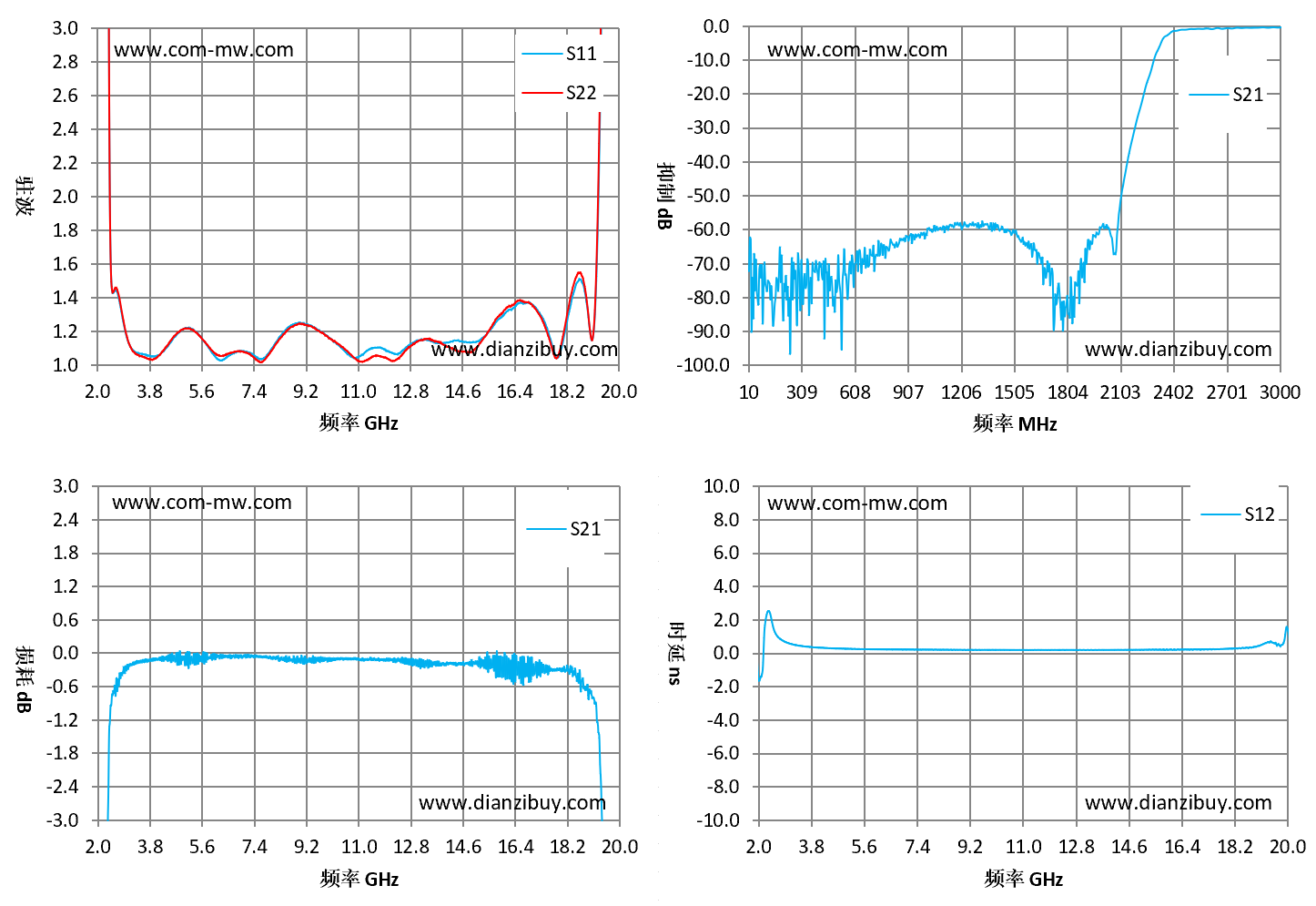

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 2.1 | 42.26 | 50.31 | -51.39 | -1.4 |
| 2.5 | 1.44 | 1.44 | -0.73 | 1.6 |
| 3.75 | 1.06 | 1.04 | -0.13 | 0.36 |
| 5 | 1.22 | 1.22 | -0.15 | 0.26 |
| 6.25 | 1.03 | 1.05 | -0.03 | 0.22 |
| 7.5 | 1.04 | 1.03 | -0.05 | 0.2 |
| 8.75 | 1.24 | 1.23 | -0.08 | 0.19 |
| 10 | 1.16 | 1.16 | -0.13 | 0.19 |
| 11.25 | 1.08 | 1.03 | -0.1 | 0.19 |
| 12.5 | 1.08 | 1.06 | -0.08 | 0.19 |
| 13.75 | 1.13 | 1.14 | -0.17 | 0.19 |
| 15 | 1.14 | 1.09 | -0.19 | 0.19 |
| 16.25 | 1.33 | 1.35 | -0.26 | 0.21 |
| 17.5 | 1.23 | 1.2 | -0.23 | 0.22 |
| 18.75 | 1.48 | 1.52 | -0.6 | 0.32 |
| 20 | 12.51 | 14.89 | -21.02 | 1.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
