通带频率2.7~13GHz, DC-2.5GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.7 | ~ | 13 | GHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | DC-2.5 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

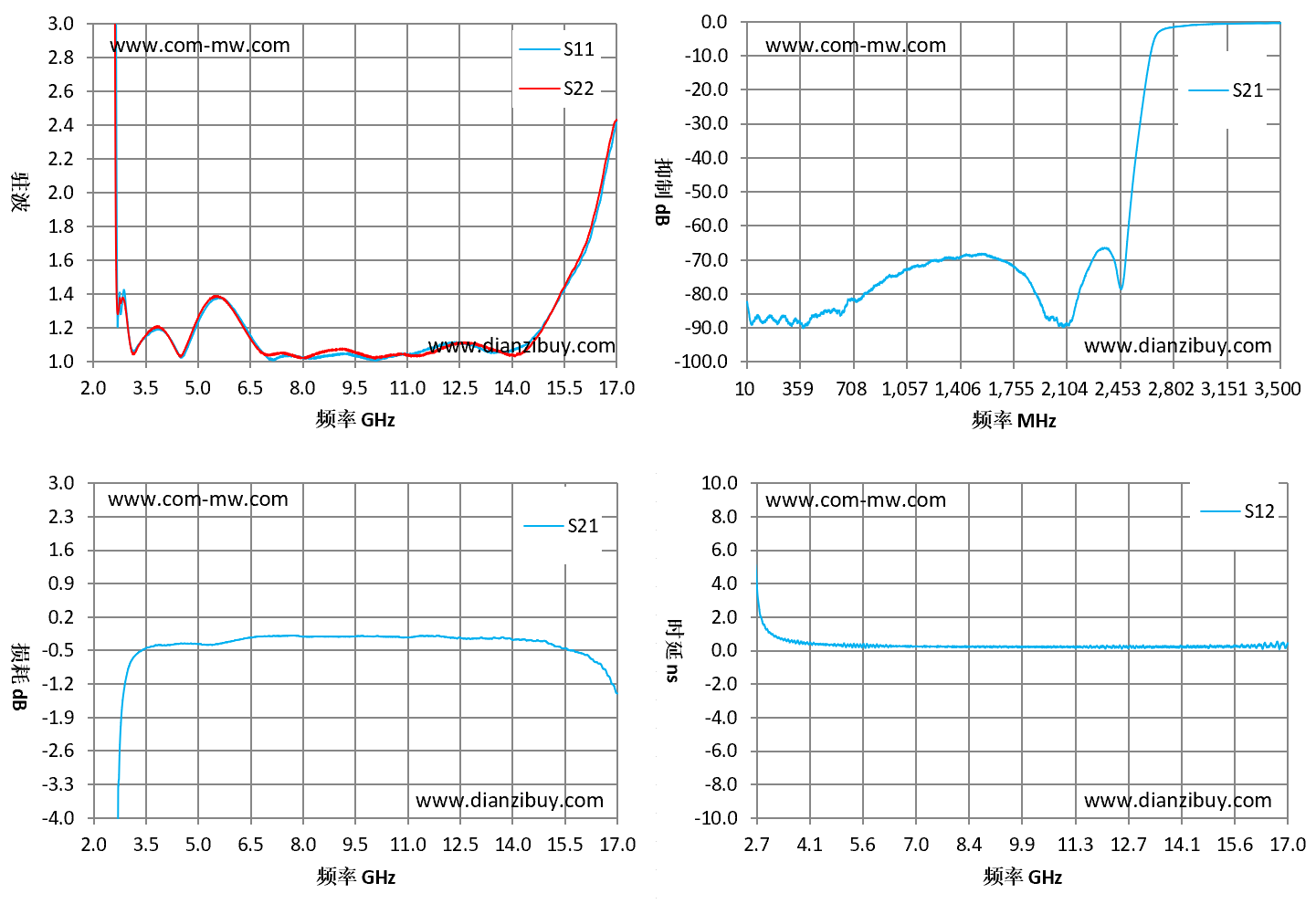

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 2.5 | 30.8 | 24.4 | -63 | -1.27 |
| 2.7 | 1.24 | 1.28 | -2.63 | 4.33 |
| 3.72 | 1.18 | 1.2 | -0.41 | 0.55 |
| 4.74 | 1.1 | 1.13 | -0.36 | 0.33 |
| 5.76 | 1.37 | 1.36 | -0.34 | 0.3 |
| 6.79 | 1.07 | 1.06 | -0.21 | 0.23 |
| 7.81 | 1.03 | 1.03 | -0.19 | 0.22 |
| 8.83 | 1.04 | 1.07 | -0.21 | 0.21 |
| 9.85 | 1.02 | 1.03 | -0.2 | 0.21 |
| 10.87 | 1.04 | 1.04 | -0.23 | 0.2 |
| 11.89 | 1.09 | 1.07 | -0.2 | 0.2 |
| 12.91 | 1.09 | 1.1 | -0.25 | 0.19 |
| 13.94 | 1.06 | 1.04 | -0.26 | 0.21 |
| 14.96 | 1.23 | 1.22 | -0.31 | 0.23 |
| 15.98 | 1.6 | 1.63 | -0.56 | 0.18 |
| 17 | 2.43 | 2.43 | -1.4 | 0.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
