通带频率20~50GHz, DC-16GHz≥50dB, 2.4-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20 | ~ | 50 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

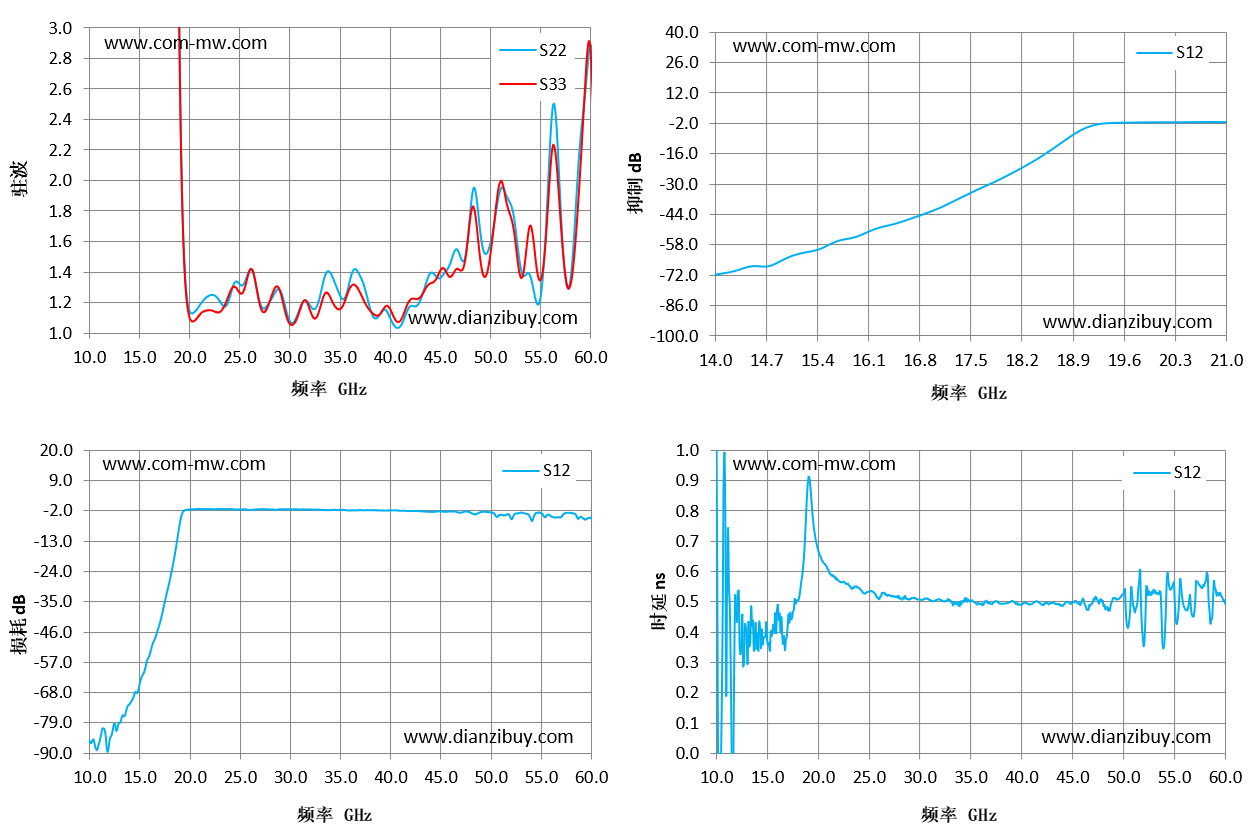

| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 10 | 17.33 | 16.51 | -85.78 | 1.12 |
| 13.57 | 17.87 | 16.29 | -76.05 | 0.42 |
| 17.14 | 16.11 | 13.21 | -41.1 | 0.46 |
| 20.71 | 1.15 | 1.09 | -1.41 | 0.62 |
| 24.29 | 1.29 | 1.29 | -1.51 | 0.54 |
| 27.86 | 1.19 | 1.18 | -1.52 | 0.51 |
| 31.43 | 1.21 | 1.21 | -1.56 | 0.5 |
| 35 | 1.26 | 1.15 | -1.74 | 0.5 |
| 38.57 | 1.1 | 1.12 | -1.86 | 0.5 |
| 42.14 | 1.18 | 1.22 | -2.12 | 0.49 |
| 45.71 | 1.42 | 1.39 | -2.33 | 0.49 |
| 49.29 | 1.55 | 1.38 | -2.38 | 0.51 |
| 52.86 | 1.5 | 1.41 | -2.76 | 0.53 |
| 56.43 | 2.5 | 2.23 | -4.48 | 0.48 |
| 60 | 2.88 | 2.88 | -4.7 | 0.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
