通带频率3~18GHz, DC-2.7GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2.7 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

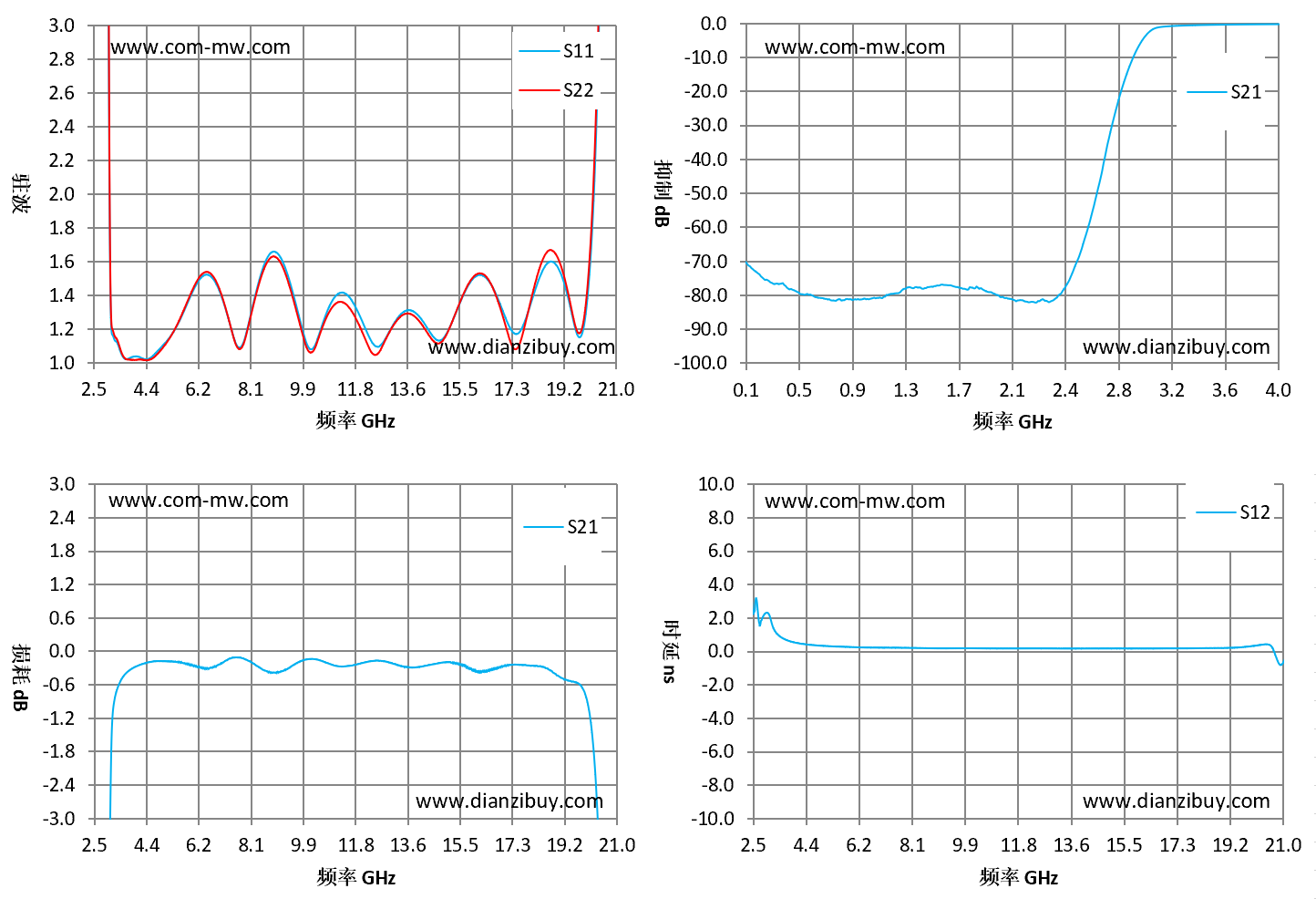

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 2.5 | 57.95 | 54.09 | -72.69 | 2.31 |
| 3.82 | 1.03 | 1.02 | -0.32 | 0.61 |
| 5.14 | 1.14 | 1.13 | -0.19 | 0.33 |
| 6.46 | 1.52 | 1.54 | -0.32 | 0.25 |
| 7.79 | 1.11 | 1.11 | -0.14 | 0.24 |
| 9.11 | 1.62 | 1.59 | -0.37 | 0.21 |
| 10.43 | 1.14 | 1.13 | -0.16 | 0.21 |
| 11.75 | 1.33 | 1.27 | -0.25 | 0.2 |
| 13.07 | 1.21 | 1.21 | -0.23 | 0.2 |
| 14.39 | 1.18 | 1.16 | -0.25 | 0.2 |
| 15.71 | 1.44 | 1.45 | -0.29 | 0.19 |
| 17.04 | 1.28 | 1.24 | -0.26 | 0.2 |
| 18.36 | 1.53 | 1.6 | -0.28 | 0.22 |
| 19.68 | 1.15 | 1.17 | -0.6 | 0.29 |
| 21 | 7.02 | 6.22 | -19.92 | -0.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
