通带频率3.3~18GHz, DC-2.7GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.3 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2.7 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

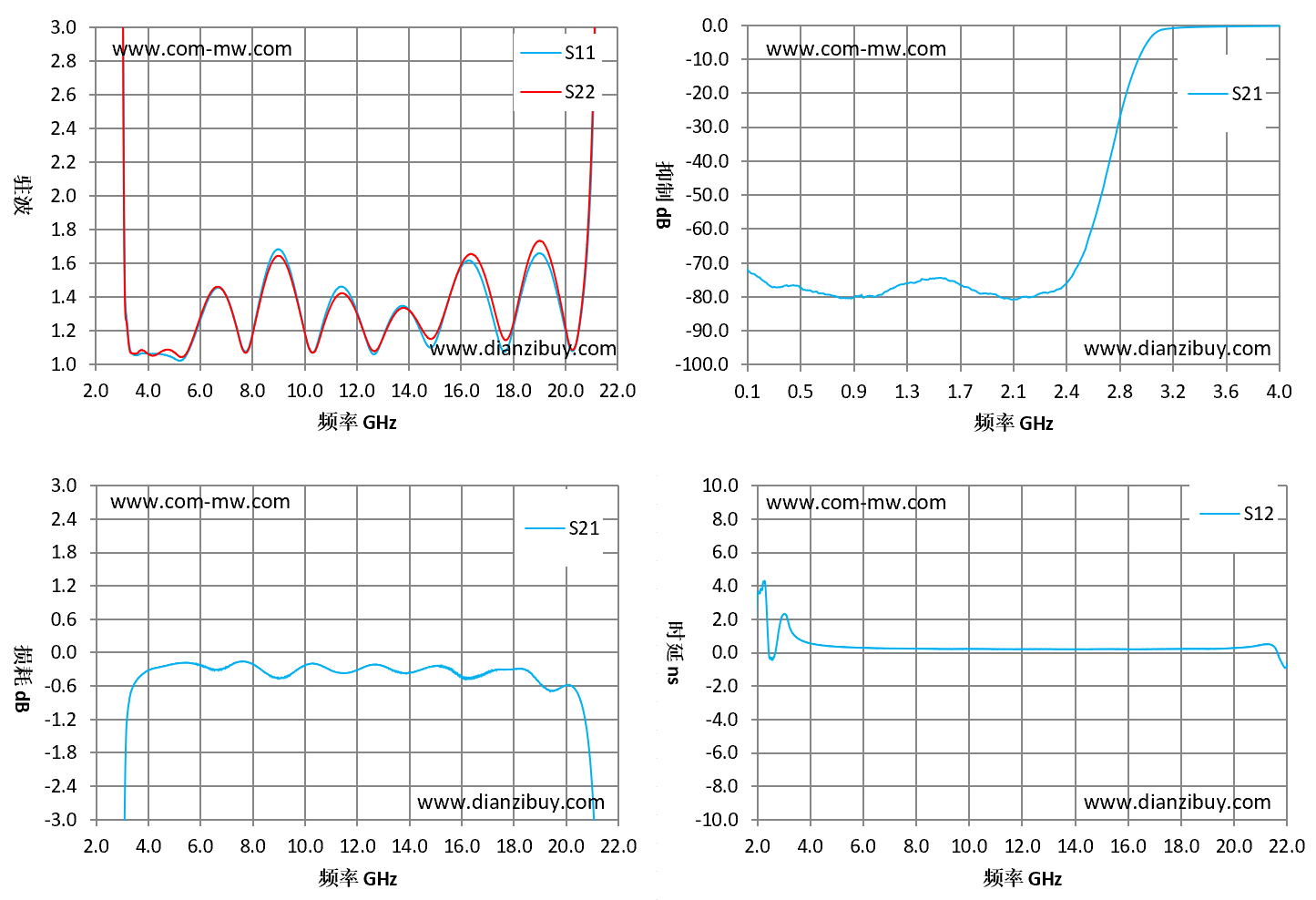

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 2 | 91.71 | 62.85 | -80.42 | 3.47 |
| 3.43 | 1.06 | 1.07 | -0.58 | 0.96 |
| 4.86 | 1.05 | 1.09 | -0.21 | 0.36 |
| 6.29 | 1.38 | 1.39 | -0.28 | 0.26 |
| 7.71 | 1.08 | 1.07 | -0.17 | 0.24 |
| 9.14 | 1.67 | 1.64 | -0.45 | 0.2 |
| 10.57 | 1.16 | 1.14 | -0.23 | 0.2 |
| 12 | 1.32 | 1.31 | -0.31 | 0.2 |
| 13.43 | 1.31 | 1.29 | -0.33 | 0.19 |
| 14.86 | 1.1 | 1.15 | -0.25 | 0.2 |
| 16.29 | 1.62 | 1.65 | -0.45 | 0.2 |
| 17.71 | 1.08 | 1.14 | -0.31 | 0.21 |
| 19.14 | 1.65 | 1.73 | -0.62 | 0.21 |
| 20.57 | 1.25 | 1.27 | -0.89 | 0.33 |
| 22 | 13.56 | 17.95 | -29.09 | -0.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
