通带频率3.5~18GHz, DC-3GHz≥40dB, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 3.2 | GHz≥ | 20 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 幅度一致性 | / | / | ±0.2 | dB |
| 接口形式 | SMA-J |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 相位一致性 | ±4°（内控±3°） |
| 工作温度 | -40~+85℃设计保证 |

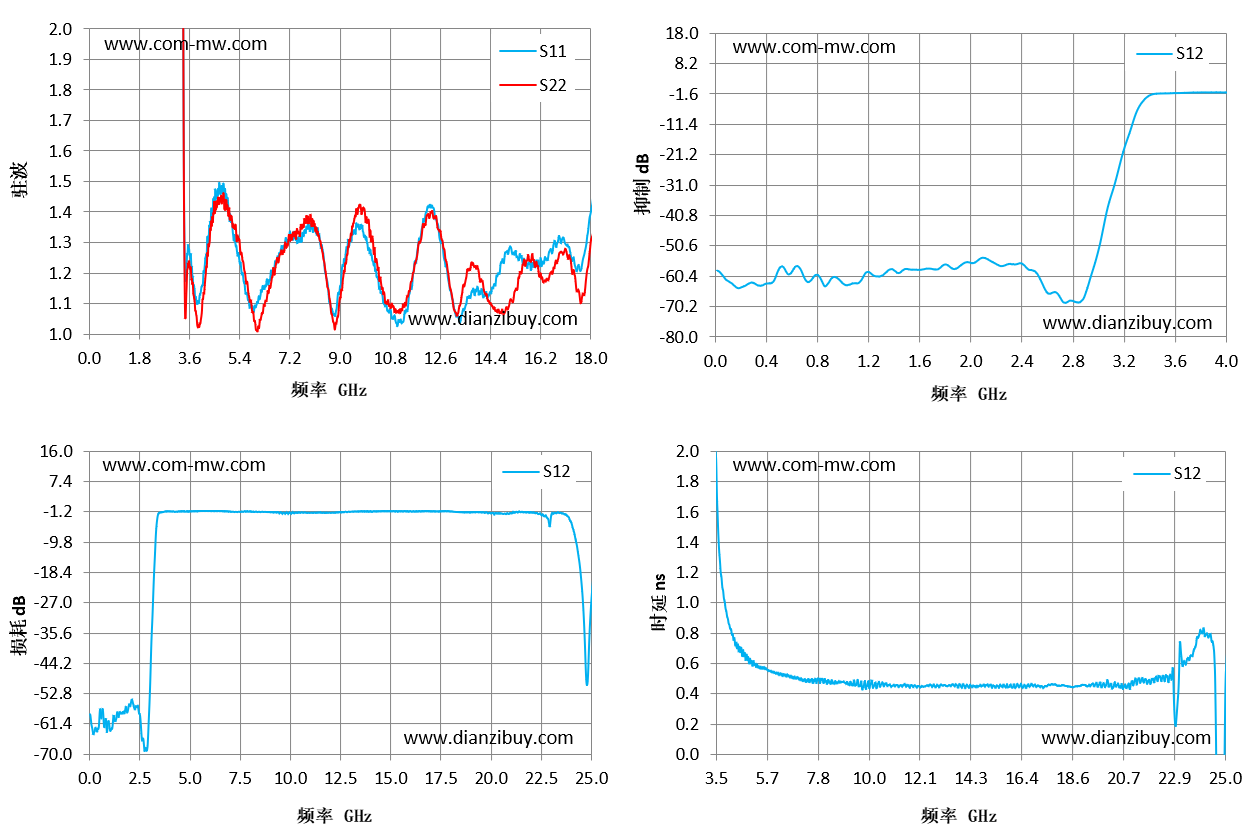

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 98.98 | 159.96 | -58.64 | -6.14 |
| 1.29 | 36.43 | 31.97 | -60.42 | 0.02 |
| 2.57 | 23.05 | 26.34 | -64.05 | 0.82 |
| 3.86 | 1.1 | 1.03 | -1.07 | 0.99 |
| 5.14 | 1.33 | 1.35 | -1.03 | 0.59 |
| 6.43 | 1.17 | 1.14 | -0.93 | 0.52 |
| 7.71 | 1.34 | 1.38 | -1.04 | 0.48 |
| 9 | 1.16 | 1.12 | -1.32 | 0.48 |
| 10.29 | 1.2 | 1.25 | -1.4 | 0.46 |
| 11.57 | 1.15 | 1.18 | -1.49 | 0.46 |
| 12.86 | 1.19 | 1.21 | -1.19 | 0.45 |
| 14.14 | 1.12 | 1.15 | -1.04 | 0.44 |
| 15.43 | 1.25 | 1.19 | -1.03 | 0.44 |
| 16.71 | 1.3 | 1.23 | -0.97 | 0.45 |
| 18 | 1.4 | 1.31 | -1.11 | 0.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
