通带频率5.1~18GHz, DC-4.6GHz≥45dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.1 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-4.6 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

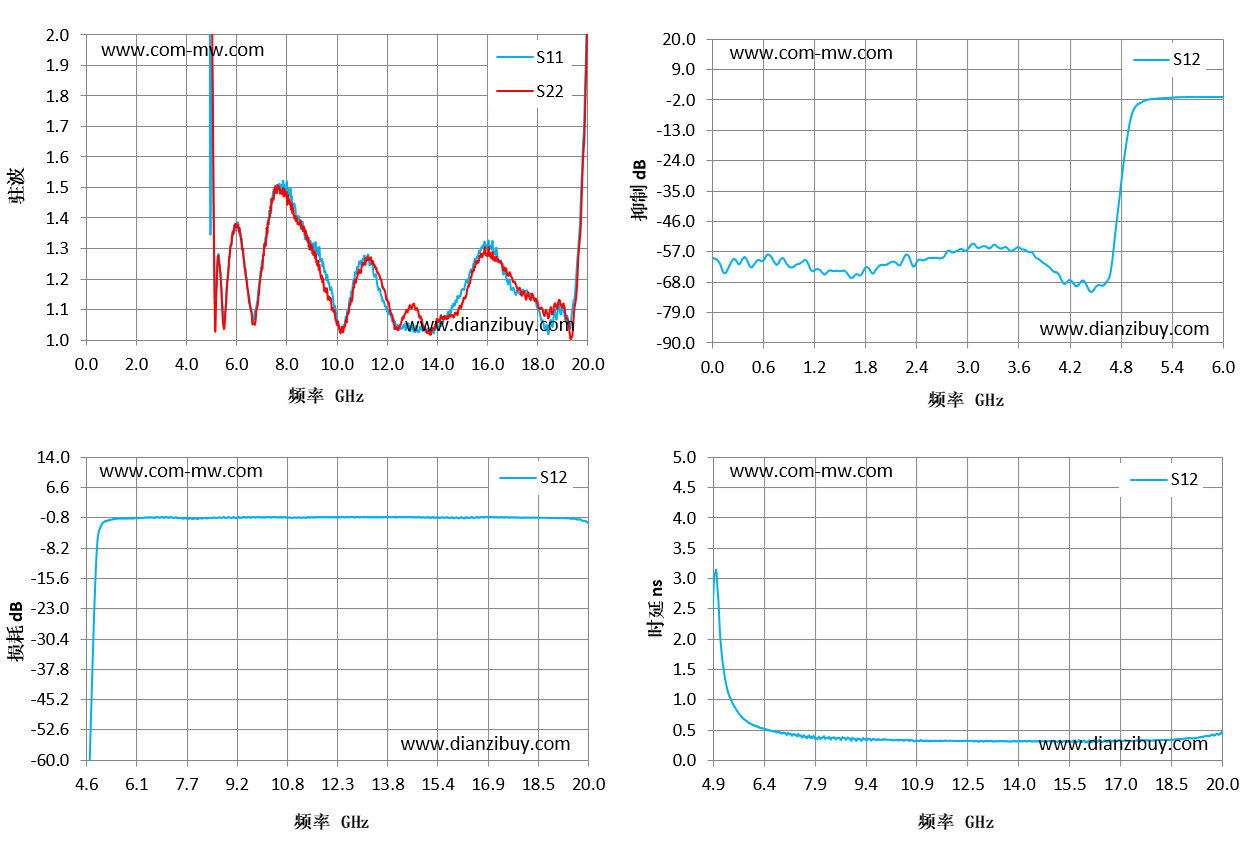

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 234.84 | 519.12 | -59.2 | -9.93 |
| 1.43 | 60.68 | 46.51 | -63.99 | -2.38 |
| 2.86 | 30.92 | 34 | -56.84 | 0.32 |
| 4.29 | 28.16 | 25.97 | -69.35 | -1.48 |
| 5.71 | 1.27 | 1.28 | -1.02 | 0.73 |
| 7.14 | 1.34 | 1.31 | -0.79 | 0.44 |
| 8.57 | 1.36 | 1.37 | -0.88 | 0.37 |
| 10 | 1.07 | 1.05 | -0.72 | 0.34 |
| 11.43 | 1.23 | 1.26 | -0.73 | 0.32 |
| 12.86 | 1.05 | 1.1 | -0.7 | 0.32 |
| 14.29 | 1.08 | 1.08 | -0.7 | 0.32 |
| 15.71 | 1.29 | 1.27 | -0.82 | 0.31 |
| 17.14 | 1.15 | 1.18 | -0.69 | 0.33 |
| 18.57 | 1.05 | 1.09 | -0.82 | 0.34 |
| 20 | 2.1 | 2.06 | -2.04 | 0.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
