通带频率5.8~18GHz, DC-5GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.8 | ~ | 18 | GHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 带外抑制 | DC-5 | GHz≥ | 50 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

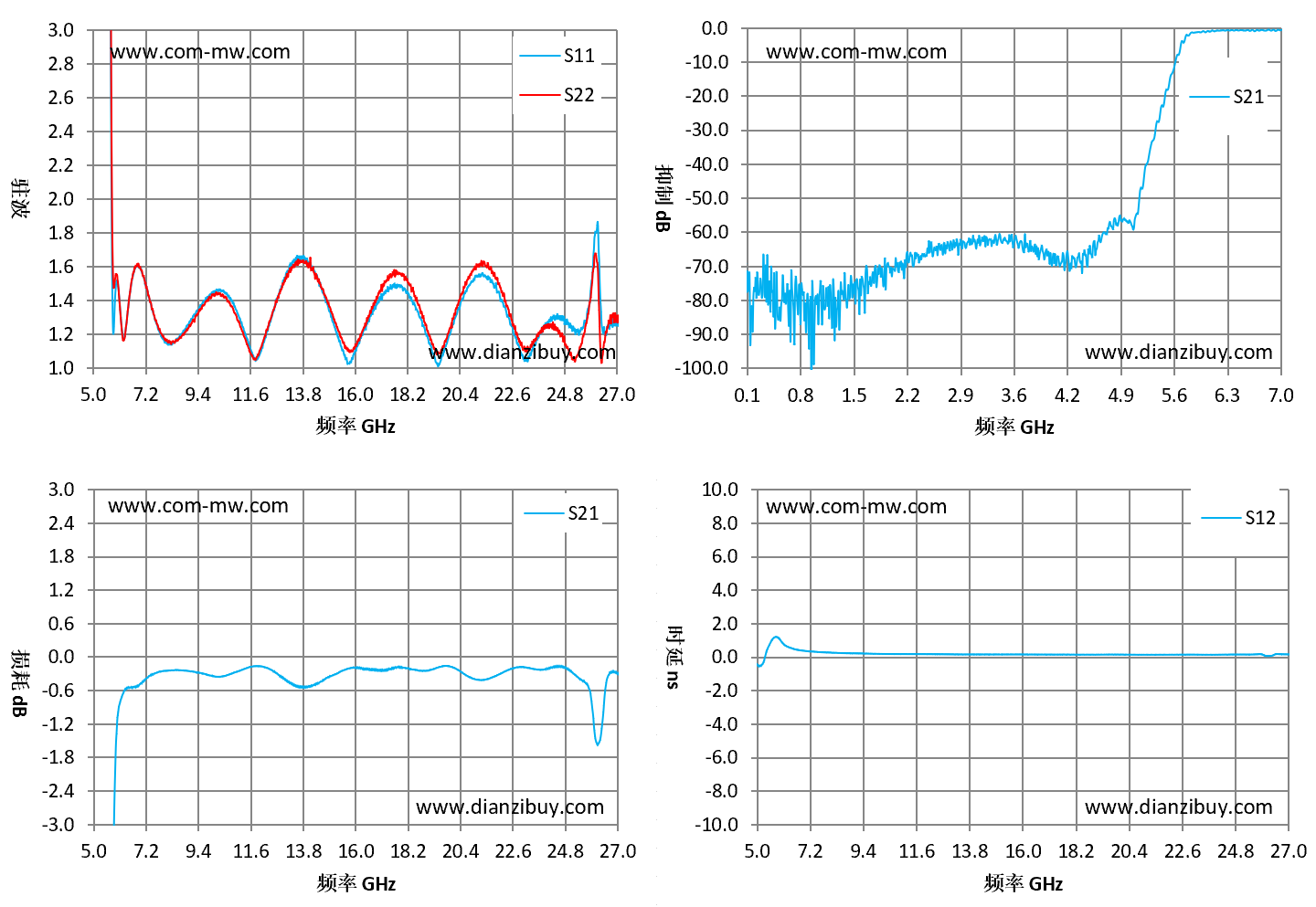

| 频率GHz | S11驻波 | S22驻波 | S21损耗dB | S12时延ns |
| 5 | 57.77 | 119.12 | -55.47 | -0.5 |
| 6.57 | 1.47 | 1.47 | -0.54 | 0.45 |
| 8.14 | 1.14 | 1.15 | -0.24 | 0.24 |
| 9.71 | 1.4 | 1.39 | -0.32 | 0.19 |
| 11.29 | 1.24 | 1.21 | -0.22 | 0.16 |
| 12.86 | 1.46 | 1.46 | -0.36 | 0.15 |
| 14.43 | 1.52 | 1.51 | -0.47 | 0.14 |
| 16 | 1.1 | 1.13 | -0.2 | 0.14 |
| 17.57 | 1.48 | 1.55 | -0.2 | 0.13 |
| 19.14 | 1.14 | 1.19 | -0.23 | 0.13 |
| 20.71 | 1.47 | 1.52 | -0.35 | 0.13 |
| 22.29 | 1.36 | 1.39 | -0.25 | 0.13 |
| 23.86 | 1.22 | 1.22 | -0.23 | 0.13 |
| 25.43 | 1.22 | 1.12 | -0.4 | 0.14 |
| 27 | 1.28 | 1.3 | -0.29 | 0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
