通带频率6.3~18GHz, DC-5.8GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.3 | ~ | 18 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-5.8 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

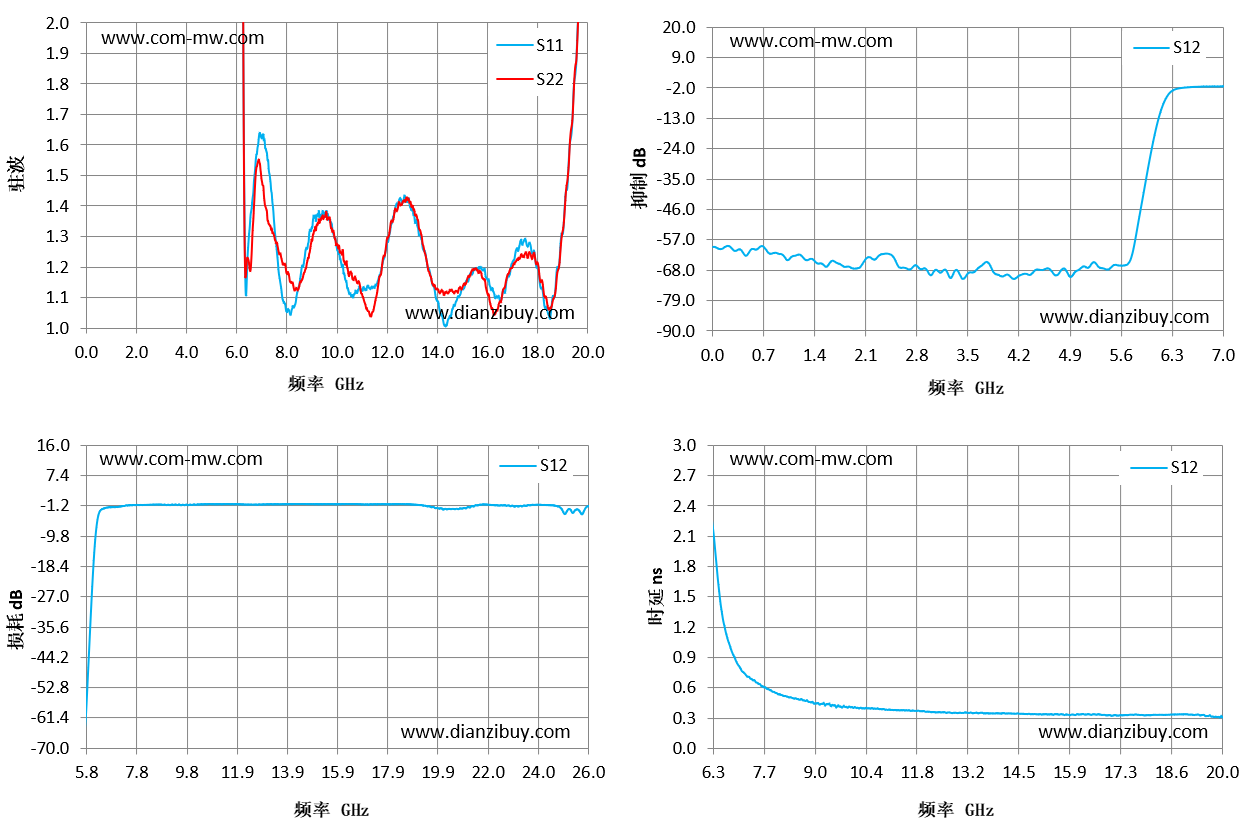

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 208.77 | 602.66 | -59.53 | 6.33 |
| 1.43 | 74.49 | 54.11 | -65.29 | 8.89 |
| 2.86 | 25.68 | 28.71 | -67.59 | -5.65 |
| 4.29 | 36.44 | 31.88 | -69.19 | 0.46 |
| 5.71 | 17.44 | 20.45 | -65.16 | 5.16 |
| 7.14 | 1.59 | 1.4 | -1.37 | 0.74 |
| 8.57 | 1.19 | 1.15 | -0.82 | 0.48 |
| 10 | 1.25 | 1.27 | -0.85 | 0.4 |
| 11.43 | 1.13 | 1.05 | -0.67 | 0.37 |
| 12.86 | 1.42 | 1.42 | -0.81 | 0.35 |
| 14.29 | 1.01 | 1.11 | -0.64 | 0.34 |
| 15.71 | 1.2 | 1.18 | -0.7 | 0.33 |
| 17.14 | 1.26 | 1.22 | -0.79 | 0.32 |
| 18.57 | 1.09 | 1.08 | -0.68 | 0.33 |
| 20 | 2.62 | 2.64 | -1.98 | 0.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
