通带频率 6~40GHz,DC-5.4GHz≥40dB,2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 40 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-5.4 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

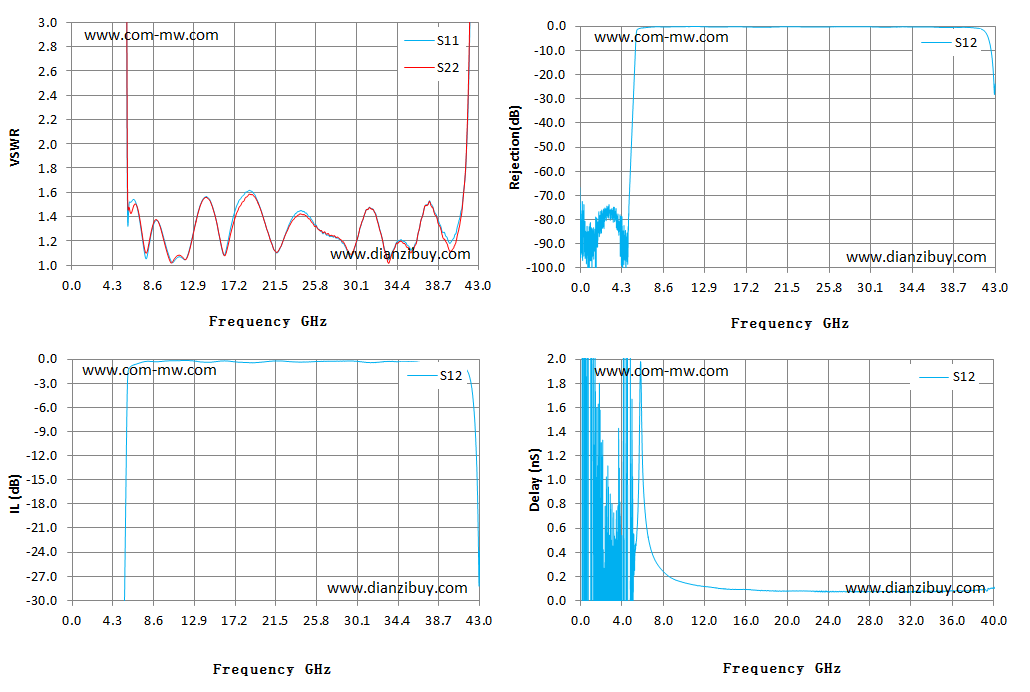

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 3483.23 | 315.11 | -79.06 | -79.06 | 9.61 |
| 3.10 | 206.28 | 140.36 | -76.62 | -76.62 | -0.52 |
| 6.17 | 1.52 | 1.45 | -0.95 | -0.95 | 0.86 |
| 9.24 | 1.35 | 1.35 | -0.30 | -0.30 | 0.17 |
| 12.31 | 1.09 | 1.08 | -0.17 | -0.17 | 0.11 |
| 15.38 | 1.34 | 1.34 | -0.28 | -0.28 | 0.09 |
| 18.45 | 1.60 | 1.56 | -0.41 | -0.41 | 0.08 |
| 21.52 | 1.12 | 1.12 | -0.21 | -0.21 | 0.08 |
| 24.58 | 1.44 | 1.42 | -0.36 | -0.36 | 0.08 |
| 27.65 | 1.23 | 1.24 | -0.24 | -0.24 | 0.08 |
| 30.72 | 1.36 | 1.37 | -0.36 | -0.36 | 0.07 |
| 33.79 | 1.10 | 1.08 | -0.25 | -0.25 | 0.07 |
| 36.86 | 1.36 | 1.36 | -0.44 | -0.44 | 0.08 |
| 39.93 | 1.18 | 1.11 | -0.51 | -0.51 | 0.10 |
| 43.00 | 15.62 | 19.74 | -23.82 | -23.82 | -1.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
