通带频率6.5~18GHz, DC-5GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

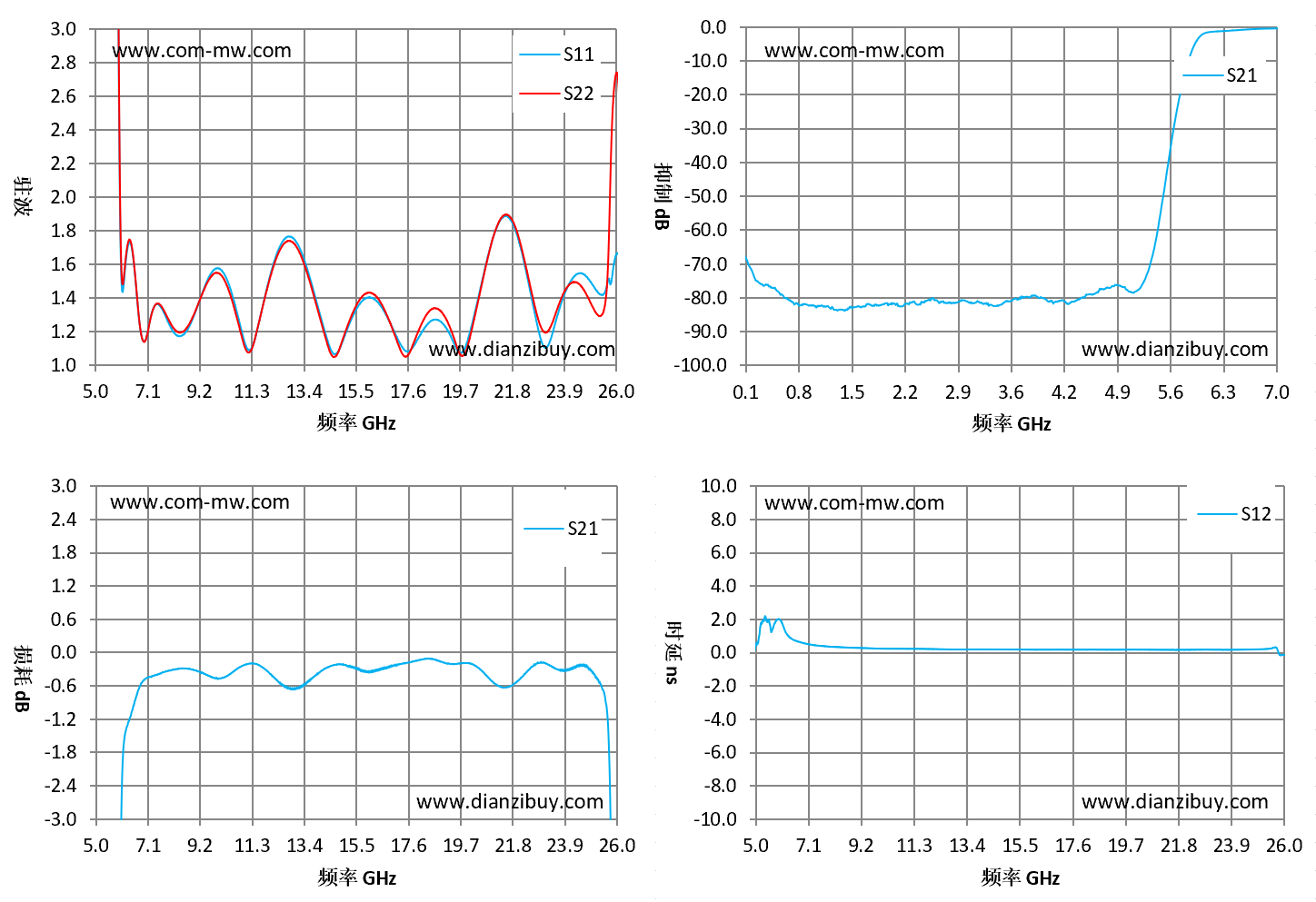

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 5 | 62.13 | 113.26 | -76.78 | 0.44 |
| 6.5 | 1.66 | 1.67 | -0.96 | 0.74 |
| 8 | 1.23 | 1.25 | -0.33 | 0.34 |
| 9.5 | 1.5 | 1.49 | -0.42 | 0.24 |
| 11 | 1.14 | 1.11 | -0.23 | 0.21 |
| 12.5 | 1.73 | 1.7 | -0.59 | 0.18 |
| 14 | 1.33 | 1.3 | -0.36 | 0.18 |
| 15.5 | 1.33 | 1.35 | -0.3 | 0.17 |
| 17 | 1.21 | 1.2 | -0.24 | 0.16 |
| 18.5 | 1.26 | 1.33 | -0.12 | 0.16 |
| 20 | 1.15 | 1.11 | -0.2 | 0.16 |
| 21.5 | 1.89 | 1.9 | -0.64 | 0.15 |
| 23 | 1.13 | 1.21 | -0.19 | 0.16 |
| 24.5 | 1.55 | 1.48 | -0.23 | 0.17 |
| 26 | 1.66 | 2.74 | -5 | -0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
