通带频率7.1~26.5GHz, DC-6GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.1 | ~ | 26.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-6 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

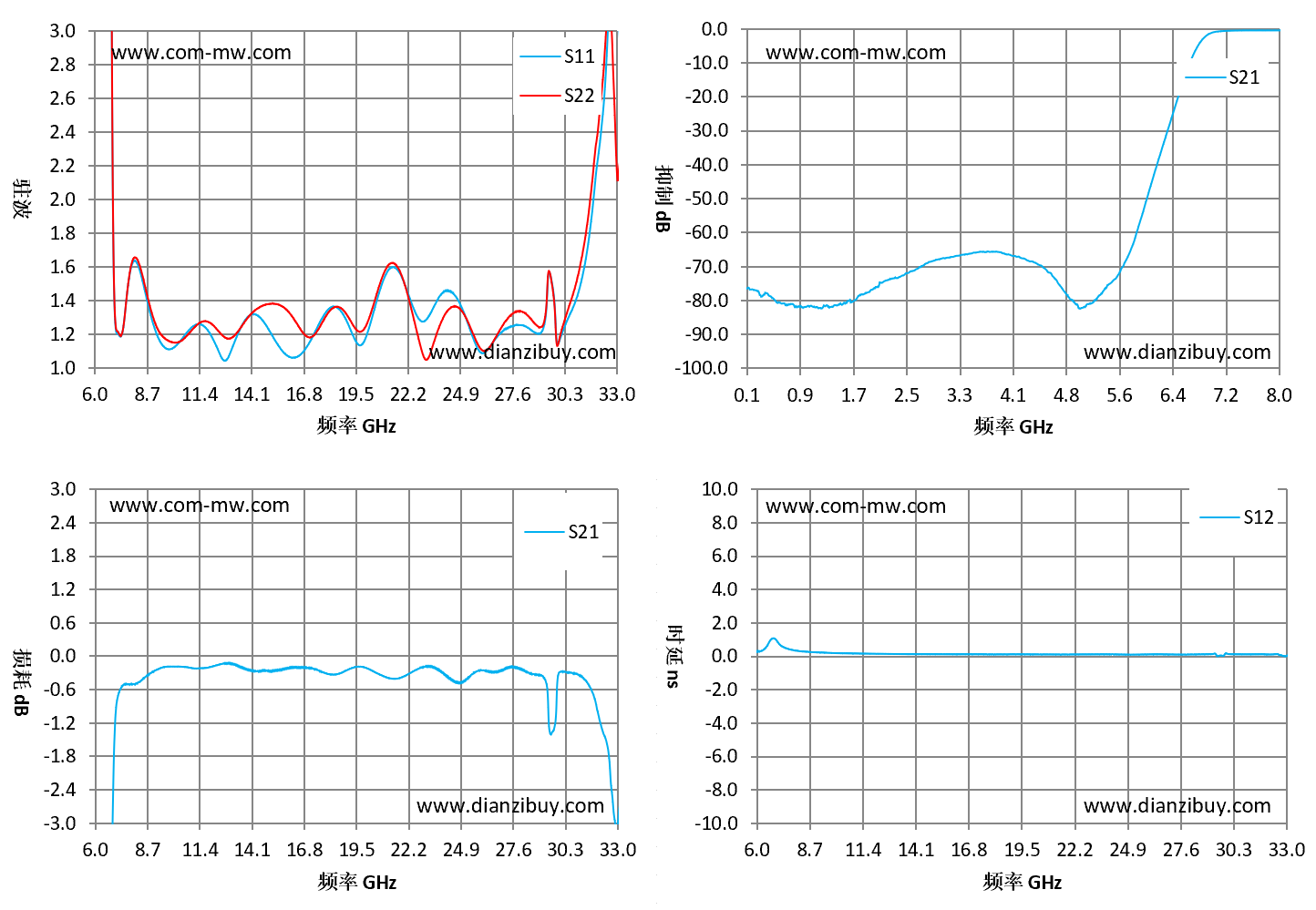

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 6 | 88.88 | 1943.62 | -52.43 | 0.3 |
| 7.93 | 1.62 | 1.63 | -0.5 | 0.36 |
| 9.86 | 1.11 | 1.16 | -0.19 | 0.21 |
| 11.79 | 1.23 | 1.28 | -0.21 | 0.17 |
| 13.71 | 1.27 | 1.27 | -0.22 | 0.15 |
| 15.64 | 1.11 | 1.37 | -0.24 | 0.14 |
| 17.57 | 1.25 | 1.23 | -0.26 | 0.13 |
| 19.5 | 1.15 | 1.23 | -0.19 | 0.13 |
| 21.43 | 1.6 | 1.62 | -0.41 | 0.12 |
| 23.36 | 1.32 | 1.09 | -0.19 | 0.13 |
| 25.29 | 1.26 | 1.27 | -0.37 | 0.12 |
| 27.21 | 1.23 | 1.28 | -0.22 | 0.12 |
| 29.14 | 1.22 | 1.25 | -0.38 | 0.14 |
| 31.07 | 1.48 | 1.6 | -0.35 | 0.13 |
| 33 | 3.25 | 2.14 | -2.99 | 0.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
