通带频率7.2~18GHz, DC-6.1GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-6.1 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

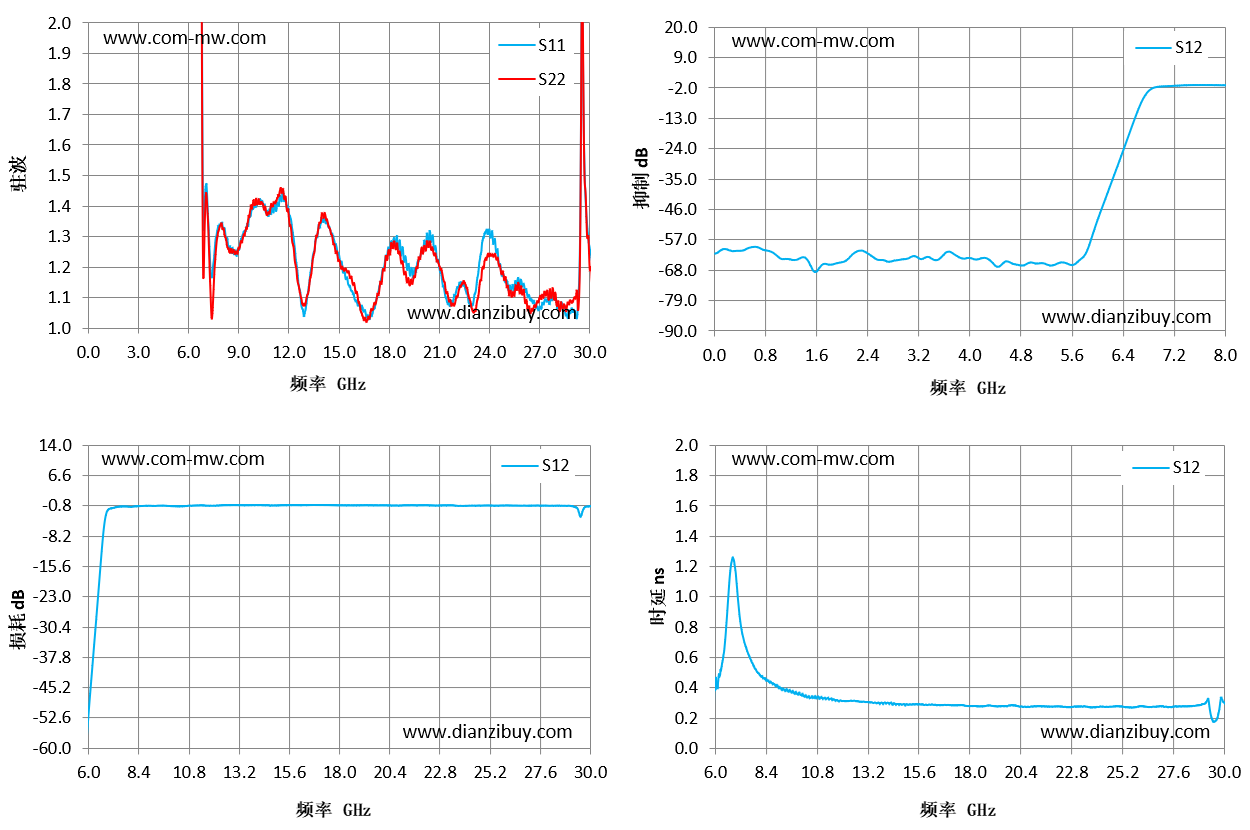

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 179.19 | 374.67 | -62.16 | -8.48 |
| 2.14 | 94.36 | 58.34 | -62.98 | 1.29 |
| 4.29 | 35.2 | 33.95 | -64.17 | -1.18 |
| 6.43 | 18.4 | 17.83 | -22.85 | 0.7 |
| 8.57 | 1.25 | 1.25 | -0.83 | 0.44 |
| 10.71 | 1.38 | 1.37 | -0.82 | 0.34 |
| 12.86 | 1.05 | 1.08 | -0.63 | 0.31 |
| 15 | 1.24 | 1.22 | -0.73 | 0.29 |
| 17.14 | 1.07 | 1.08 | -0.6 | 0.28 |
| 19.29 | 1.18 | 1.16 | -0.67 | 0.27 |
| 21.43 | 1.09 | 1.12 | -0.68 | 0.28 |
| 23.57 | 1.28 | 1.2 | -0.78 | 0.27 |
| 25.71 | 1.16 | 1.15 | -0.76 | 0.27 |
| 27.86 | 1.11 | 1.09 | -0.77 | 0.28 |
| 30 | 1.26 | 1.19 | -0.93 | 0.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
