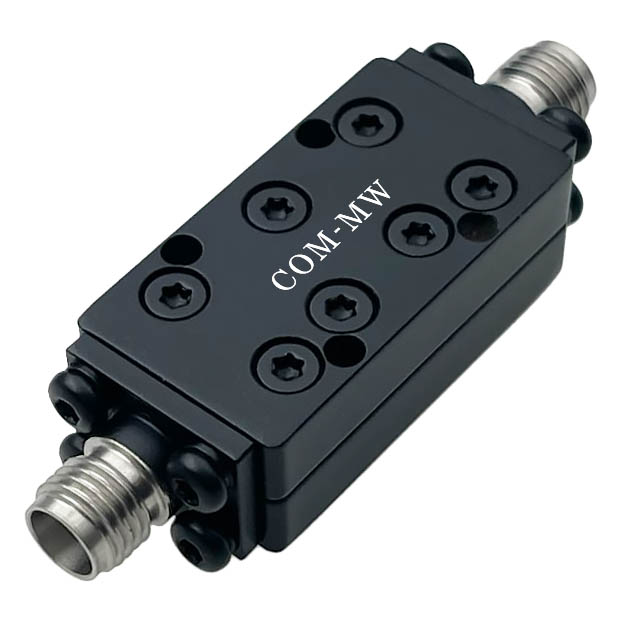

通带频率7~26.5GHz, DC-6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7 | ~ | 26.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-6 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 输入/输出端 | SMA-K |
| 接地端口 | 外壳 |

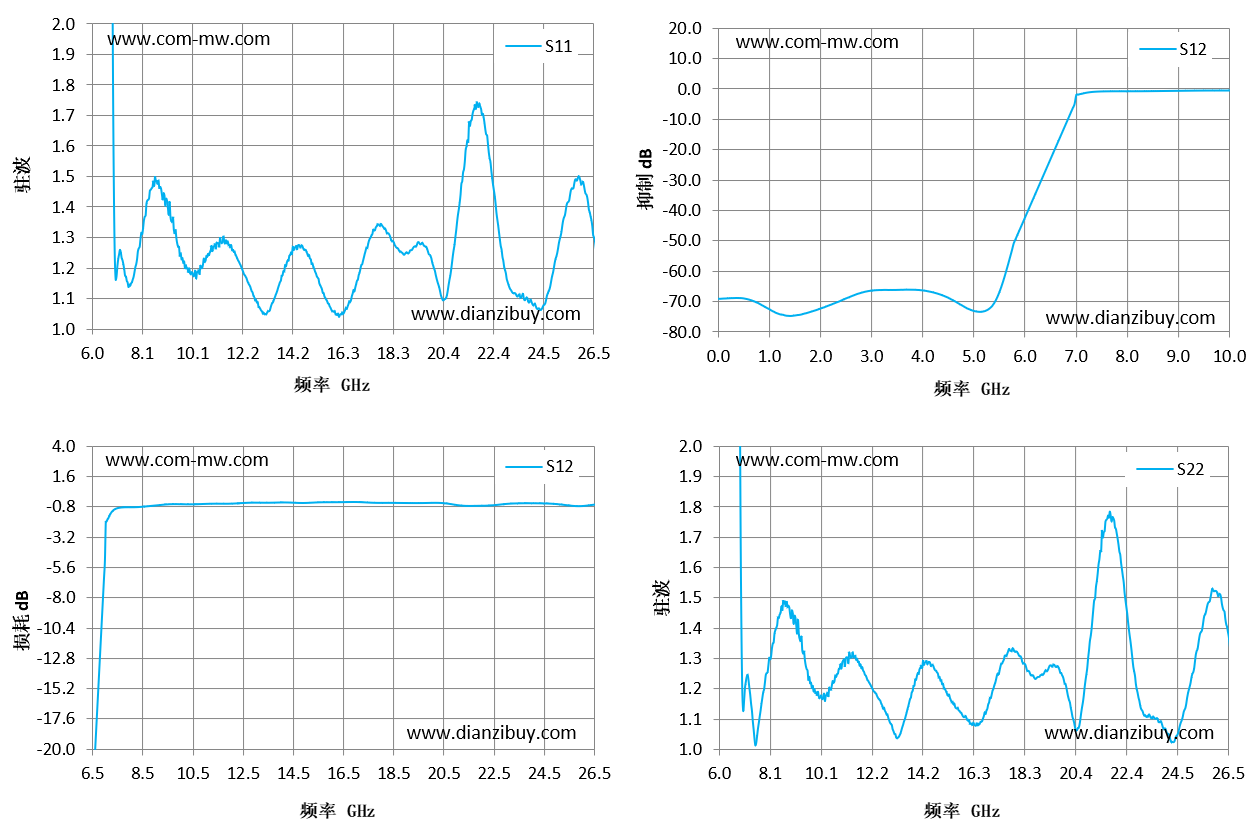

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S22 驻波 |
|---|---|---|---|---|
| 6 | 23.18 | -42.82 | -42.82 | 23.08 |
| 7 | 1.17 | -5.04 | -5.04 | 1.16 |
| 9 | 1.4 | -0.69 | -0.69 | 1.41 |
| 10 | 1.18 | -0.58 | -0.58 | 1.17 |
| 12 | 1.22 | -0.54 | -0.54 | 1.22 |
| 13 | 1.05 | -0.46 | -0.46 | 1.06 |
| 15 | 1.21 | -0.48 | -0.48 | 1.22 |
| 16 | 1.05 | -0.43 | -0.43 | 1.1 |
| 18 | 1.32 | -0.48 | -0.48 | 1.32 |
| 19 | 1.26 | -0.49 | -0.49 | 1.25 |
| 21 | 1.39 | -0.64 | -0.64 | 1.4 |
| 22 | 1.69 | -0.71 | -0.71 | 1.71 |
| 24 | 1.08 | -0.51 | -0.51 | 1.06 |
| 25 | 1.25 | -0.58 | -0.58 | 1.24 |
| 27 | 1.07 | -0.56 | -0.56 | 1.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
