通带频率2~18GHz, DC-1GHz≥45dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 | （力争1.5） |

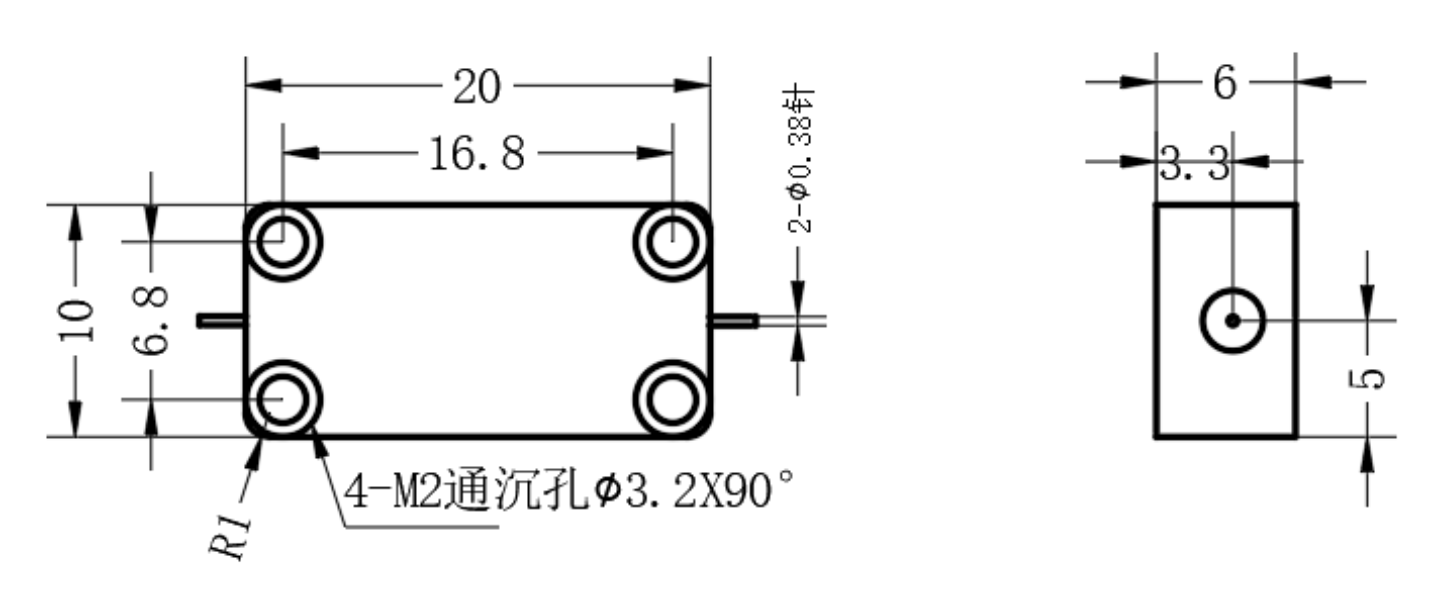

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

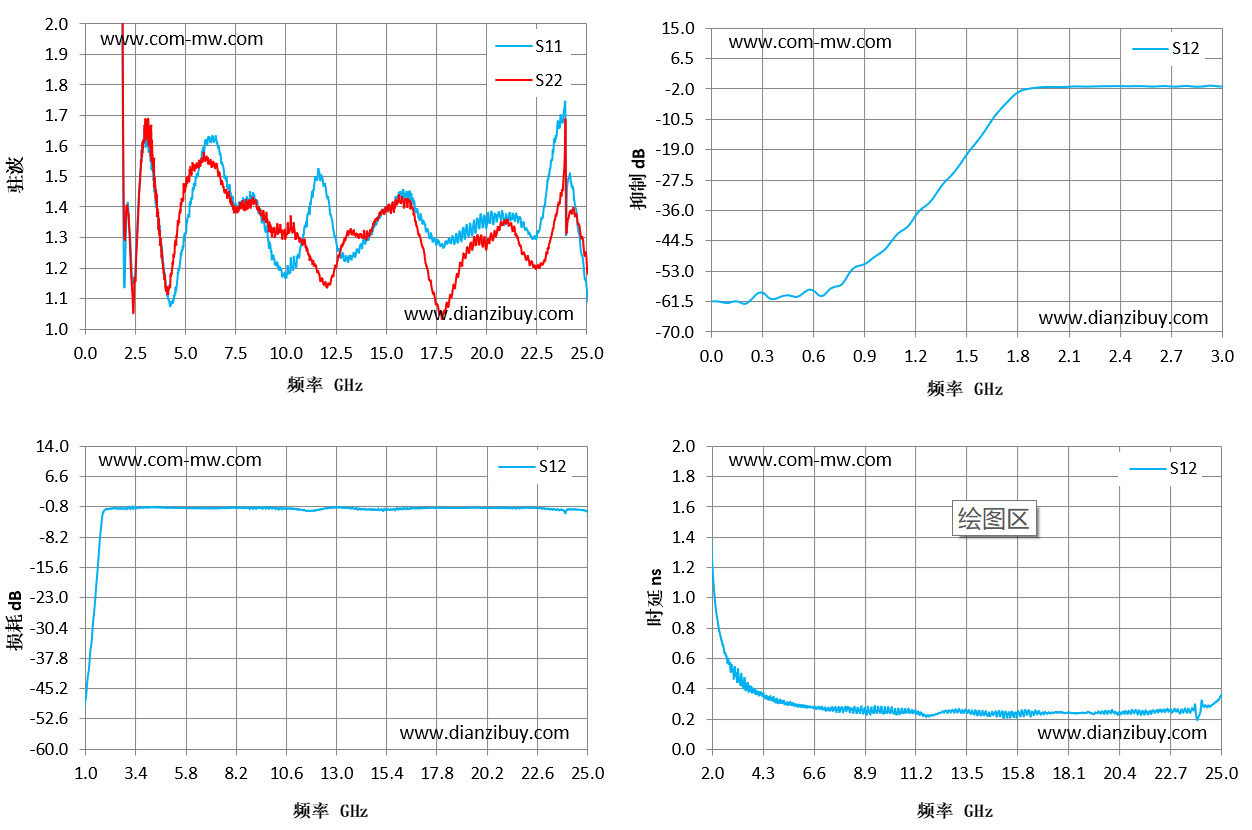

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 9813.11 | 3435.44 | -61.46 | 4.48 |
| 1.79 | 3.08 | 3.26 | -3.23 | 1.61 |
| 3.57 | 1.37 | 1.38 | -1.04 | 0.44 |
| 5.36 | 1.46 | 1.53 | -1.06 | 0.31 |
| 7.14 | 1.46 | 1.44 | -1.13 | 0.26 |
| 8.93 | 1.33 | 1.37 | -0.95 | 0.25 |
| 10.71 | 1.27 | 1.3 | -1.24 | 0.26 |
| 12.5 | 1.28 | 1.2 | -1.19 | 0.25 |
| 14.29 | 1.32 | 1.33 | -1.36 | 0.23 |
| 16.07 | 1.45 | 1.42 | -1.25 | 0.23 |
| 17.86 | 1.27 | 1.06 | -1.04 | 0.24 |
| 19.64 | 1.33 | 1.28 | -0.99 | 0.24 |
| 21.43 | 1.36 | 1.31 | -1.18 | 0.25 |
| 23.21 | 1.55 | 1.3 | -1.37 | 0.26 |
| 25 | 1.13 | 1.21 | -1.95 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
