通带频率80~1000MHz, DC-55MHz≥40dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 80 | ~ | 1000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-55 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

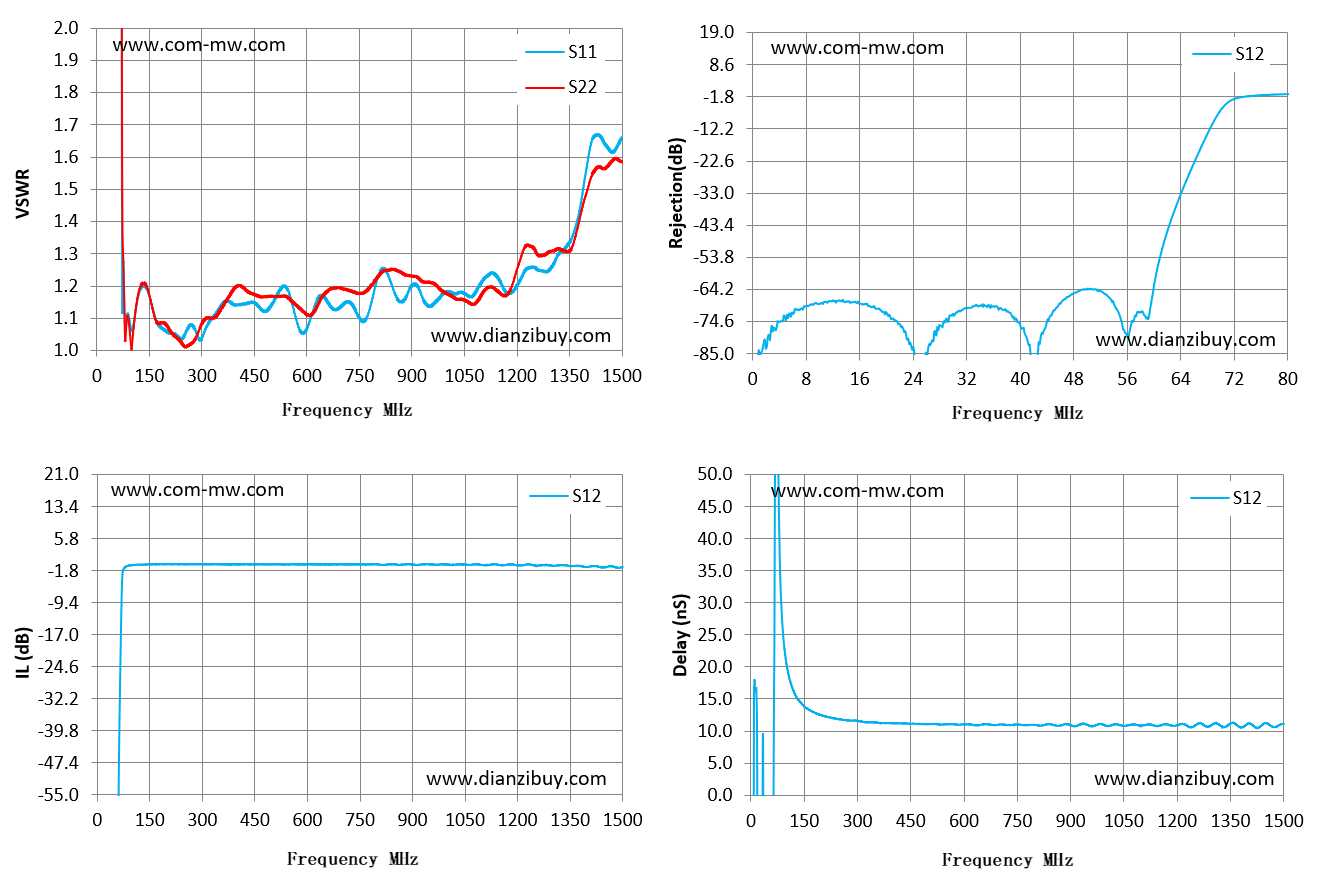

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 3385.67 | 1739.45 | -99.38 | -47.51 |
| 6 | 584.74 | 493.04 | -71.74 | -19.5 |
| 11 | 190.53 | 512.19 | -68.12 | 16.84 |
| 17 | 81.21 | 105.84 | -69.01 | 10.64 |
| 23 | 45.46 | 55.72 | -79.29 | -14.8 |
| 29 | 30.99 | 35.59 | -73.72 | -15.29 |
| 34 | 24.19 | 27.88 | -69.38 | 8.74 |
| 40 | 20.63 | 22.69 | -75.07 | -14.58 |
| 46 | 19.21 | 20.84 | -68.64 | -15.05 |
| 51 | 18.69 | 20.09 | -64.24 | -19.73 |
| 57 | 18.52 | 19.82 | -74.7 | -38.16 |
| 63 | 16.41 | 18.09 | -39.79 | -13.87 |
| 69 | 5.03 | 6.38 | -10.05 | 54.58 |
| 74 | 1.24 | 1.32 | -1.65 | 57.32 |
| 80 | 1.09 | 1.05 | -0.93 | 39.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
