通带频率 2~18GHz, 10-1400MHz≥50dBc, dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 10-1400 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

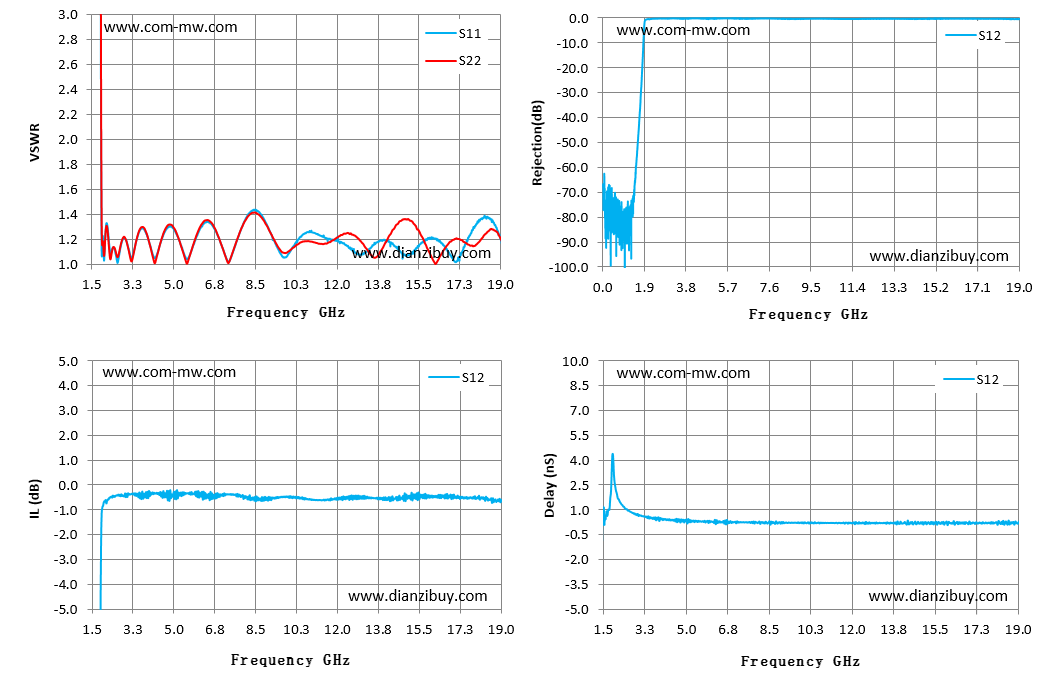

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 1.5 | 108.91 | 115.54 | -60.85 | -60.85 | 1.11 |
| 2.75 | 1.15 | 1.17 | -0.41 | -0.41 | 0.8 |
| 4 | 1.16 | 1.15 | -0.31 | -0.31 | 0.38 |
| 5.25 | 1.19 | 1.19 | -0.44 | -0.44 | 0.31 |
| 6.5 | 1.34 | 1.35 | -0.37 | -0.37 | 0.23 |
| 7.75 | 1.21 | 1.22 | -0.48 | -0.48 | 0.26 |
| 9 | 1.32 | 1.31 | -0.56 | -0.56 | 0.22 |
| 10.25 | 1.18 | 1.16 | -0.51 | -0.51 | 0.18 |
| 11.5 | 1.22 | 1.17 | -0.61 | -0.61 | 0.19 |
| 12.75 | 1.1 | 1.23 | -0.46 | -0.46 | 0.17 |
| 14 | 1.2 | 1.15 | -0.61 | -0.61 | 0.14 |
| 15.25 | 1.09 | 1.34 | -0.48 | -0.48 | 0.16 |
| 16.5 | 1.17 | 1.1 | -0.5 | -0.5 | 0.24 |
| 17.75 | 1.26 | 1.15 | -0.54 | -0.54 | 0.21 |
| 19 | 1.21 | 1.21 | -0.62 | -0.62 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
