通带频率 1.4~18GHz, DC-1.0GHz≥70dB, 1.1GGHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1.4 | ~ | 18 | GHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1.2 | dB | ||||
| 带外抑制 | DC-1.0 | GHz≥ | 70 | dB | ||
| 带外抑制 | 1.1G | GHz≥ | 45 | dB | ||
| 通带驻波 | 1.80 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

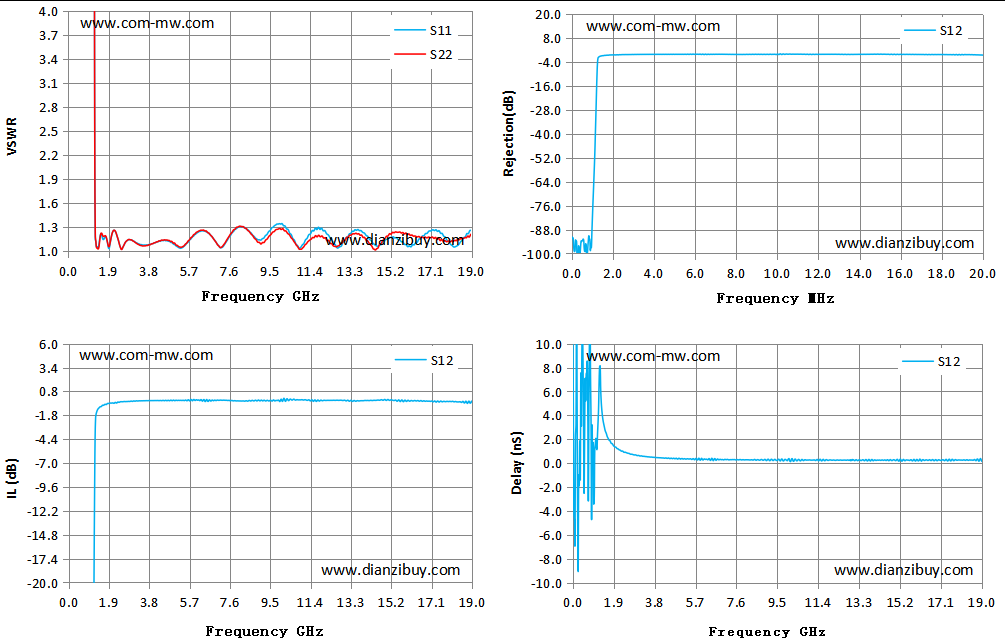

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 5837.81 | 477.37 | -91.61 | -91.61 | 12.59 |
| 1.36 | 1.05 | 1.04 | -1.27 | -1.27 | 4.51 |
| 2.71 | 1.11 | 1.11 | -0.31 | -0.31 | 0.74 |
| 4.07 | 1.10 | 1.10 | -0.20 | -0.20 | 0.45 |
| 5.43 | 1.05 | 1.06 | -0.17 | -0.17 | 0.34 |
| 6.79 | 1.18 | 1.18 | -0.15 | -0.15 | 0.28 |
| 8.14 | 1.30 | 1.31 | -0.25 | -0.25 | 0.28 |
| 9.50 | 1.25 | 1.20 | -0.17 | -0.17 | 0.23 |
| 10.86 | 1.04 | 1.03 | -0.12 | -0.12 | 0.25 |
| 12.21 | 1.21 | 1.13 | -0.17 | -0.17 | 0.23 |
| 13.57 | 1.26 | 1.22 | -0.25 | -0.25 | 0.20 |
| 14.93 | 1.13 | 1.16 | -0.12 | -0.12 | 0.28 |
| 16.29 | 1.08 | 1.19 | -0.19 | -0.19 | 0.26 |
| 17.64 | 1.21 | 1.13 | -0.30 | -0.30 | 0.31 |
| 19.00 | 1.26 | 1.21 | -0.27 | -0.27 | 0.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
