通带频率 2.2~18GHz, 1800-2025MHz≥40dB, DC-1800MHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 1800-2025 | MHz≥ | 40 | dB | ||
| 带外抑制 | DC-1800 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |

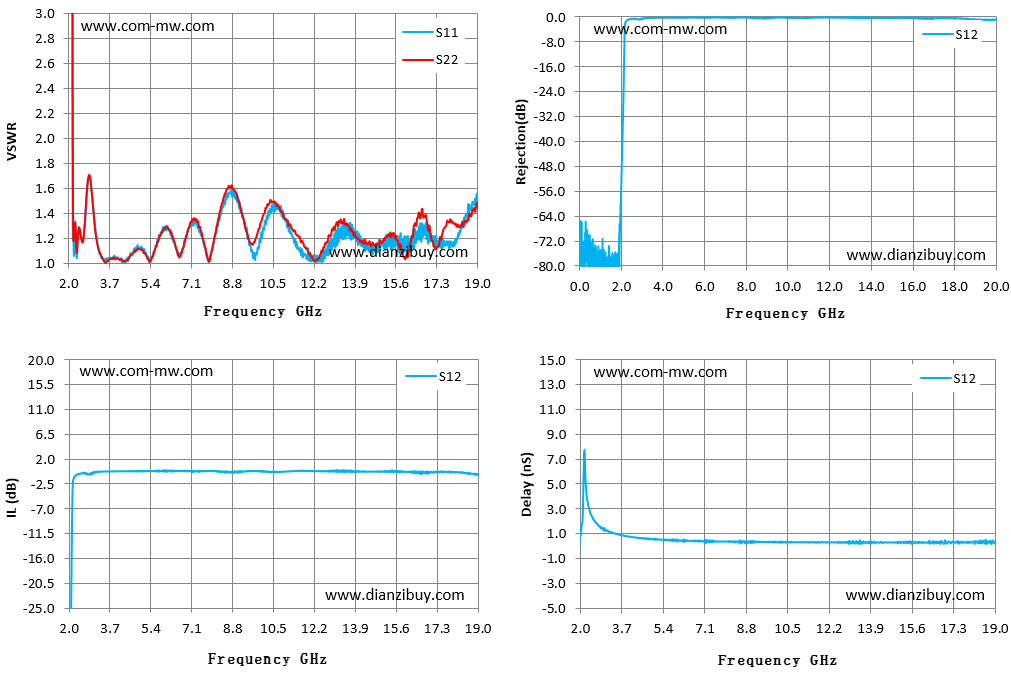

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2 | 43.6 | 52.75 | -51.04 | -51.04 | 1.38 |
| 3.21 | 1.14 | 1.13 | -0.36 | -0.36 | 1.13 |
| 4.43 | 1.05 | 1.03 | -0.25 | -0.25 | 0.65 |
| 5.64 | 1.13 | 1.14 | -0.18 | -0.18 | 0.51 |
| 6.86 | 1.22 | 1.21 | -0.23 | -0.23 | 0.36 |
| 8.07 | 1.21 | 1.23 | -0.21 | -0.21 | 0.37 |
| 9.29 | 1.32 | 1.33 | -0.27 | -0.27 | 0.33 |
| 10.5 | 1.44 | 1.49 | -0.41 | -0.41 | 0.32 |
| 11.71 | 1.07 | 1.18 | -0.15 | -0.15 | 0.35 |
| 12.93 | 1.11 | 1.27 | -0.3 | -0.3 | 0.31 |
| 14.14 | 1.16 | 1.17 | -0.29 | -0.29 | 0.31 |
| 15.36 | 1.17 | 1.25 | -0.16 | -0.16 | 0.25 |
| 16.57 | 1.2 | 1.39 | -0.27 | -0.27 | 0.36 |
| 17.79 | 1.12 | 1.33 | -0.3 | -0.3 | 0.3 |
| 19 | 1.52 | 1.47 | -0.81 | -0.81 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
