通带频率 3~18GHz, 2.7GHz≥55dB, 2.6GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 3 | ~ | 18 | GHz | ||
| 通带损耗 | 1.8 | dB | ||||
| 带内波动 | 1.2 | dB | ||||
| 带外抑制 | 2.7 | GHz≥ | 55 | dB | ||
| 带外抑制 | 2.6 | GHz≥ | 60 | dB | ||
| 带外抑制 | DC-2.5 | GHz≥ | 80 | dB | ||
| 通带驻波 | 1.80 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

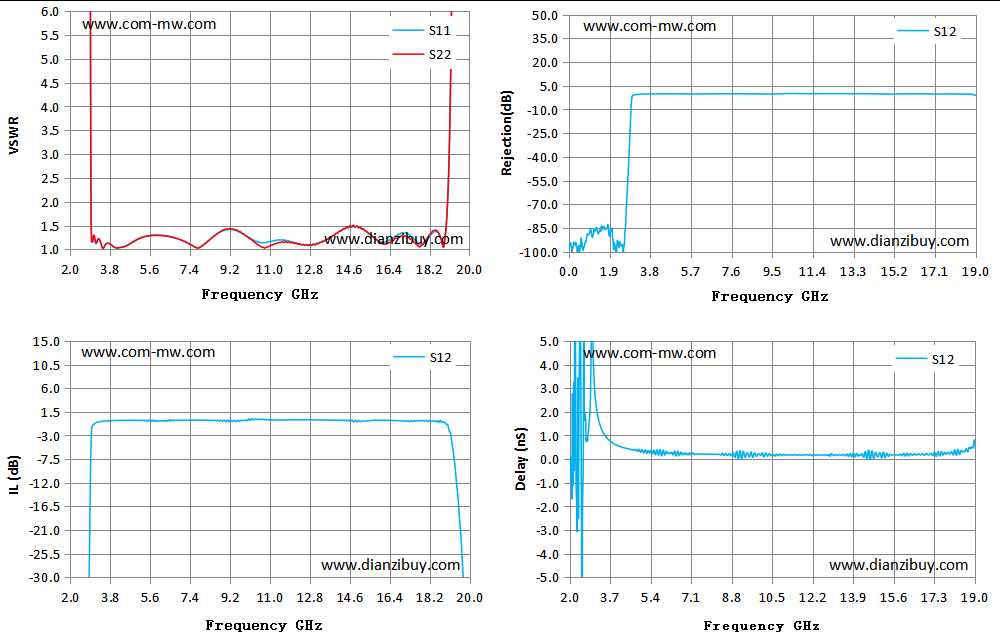

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2.00 | 1007.81 | 948.79 | -85.69 | -85.69 | -0.88 |
| 3.29 | 1.22 | 1.22 | -0.43 | -0.43 | 1.40 |
| 4.57 | 1.08 | 1.08 | -0.12 | -0.12 | 0.42 |
| 5.86 | 1.30 | 1.30 | -0.22 | -0.22 | 0.14 |
| 7.14 | 1.17 | 1.17 | -0.13 | -0.13 | 0.23 |
| 8.43 | 1.26 | 1.25 | -0.16 | -0.16 | 0.23 |
| 9.71 | 1.35 | 1.36 | -0.10 | -0.10 | 0.08 |
| 11.00 | 1.16 | 1.07 | -0.01 | -0.01 | 0.18 |
| 12.29 | 1.12 | 1.11 | -0.04 | -0.04 | 0.17 |
| 13.57 | 1.21 | 1.20 | -0.11 | -0.11 | 0.14 |
| 14.86 | 1.47 | 1.47 | -0.16 | -0.16 | 0.27 |
| 16.14 | 1.15 | 1.11 | -0.12 | -0.12 | 0.24 |
| 17.43 | 1.27 | 1.20 | -0.36 | -0.36 | 0.19 |
| 18.71 | 1.23 | 1.24 | -0.42 | -0.42 | 0.32 |
| 20.00 | 78.51 | 82.01 | -36.01 | -36.01 | 0.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
