通带频率 4~18GHz, DC-3.6GHz≥55dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 4 | ~ | 18 | GHz | ||
| 通带损耗 | 1.8 | dB | ||||
| 带内波动 | 1.2 | dB | ||||
| 带外抑制 | DC-3.6 | GHz≥ | 55 | 60 | dB | |
| 通带驻波 | 1.80 |

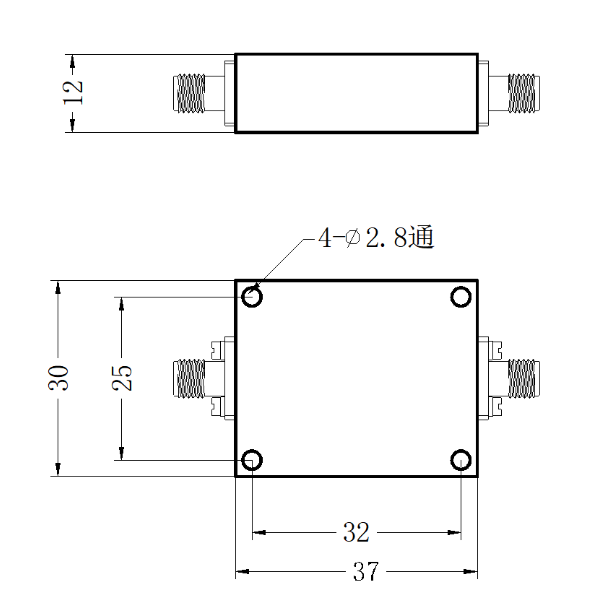

| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

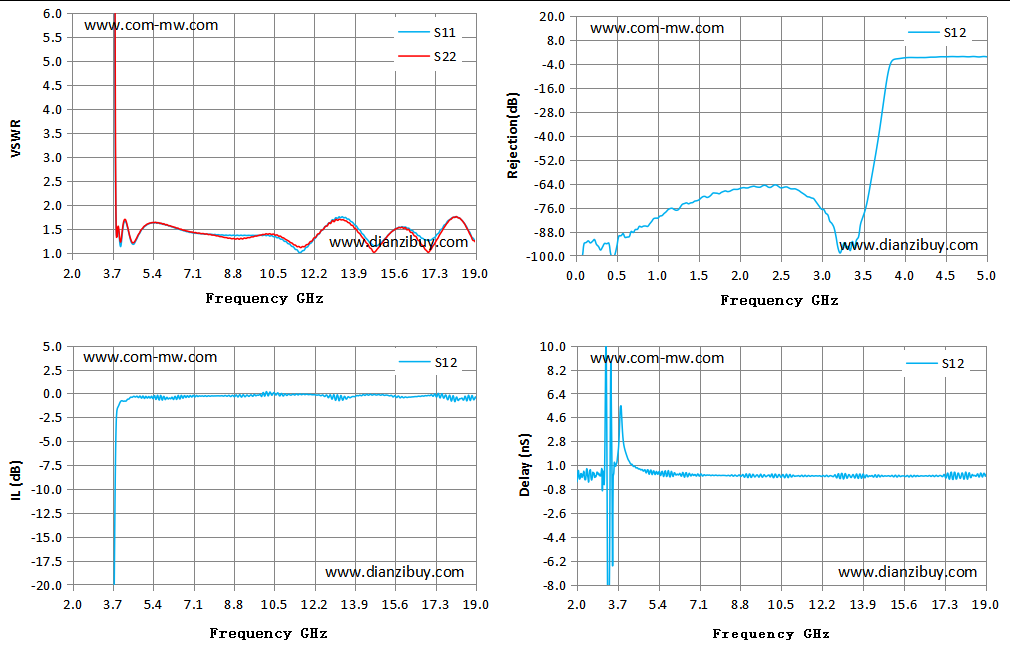

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2.00 | 784.60 | 964.44 | -66.47 | -66.47 | -0.27 |
| 3.21 | 109.69 | 122.31 | -96.22 | -96.22 | 6.61 |
| 4.43 | 1.36 | 1.38 | -0.48 | -0.48 | 0.92 |
| 5.64 | 1.63 | 1.63 | -0.64 | -0.64 | 0.24 |
| 6.86 | 1.45 | 1.46 | -0.26 | -0.26 | 0.22 |
| 8.07 | 1.39 | 1.36 | -0.26 | -0.26 | 0.22 |
| 9.29 | 1.37 | 1.31 | -0.35 | -0.35 | 0.10 |
| 10.50 | 1.34 | 1.40 | 0.09 | 0.09 | 0.08 |
| 11.71 | 1.05 | 1.14 | -0.07 | -0.07 | 0.16 |
| 12.93 | 1.67 | 1.65 | -0.60 | -0.60 | -0.01 |
| 14.14 | 1.48 | 1.40 | -0.19 | -0.19 | 0.14 |
| 15.36 | 1.39 | 1.38 | -0.25 | -0.25 | 0.17 |
| 16.57 | 1.37 | 1.28 | -0.30 | -0.30 | 0.17 |
| 17.79 | 1.64 | 1.61 | -0.59 | -0.59 | -0.03 |
| 19.00 | 1.26 | 1.24 | -0.37 | -0.37 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
