通带频率1~100MHz, DC-0.75MHz≥40dB, SMA-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1 | ~ | 100 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-0.75 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

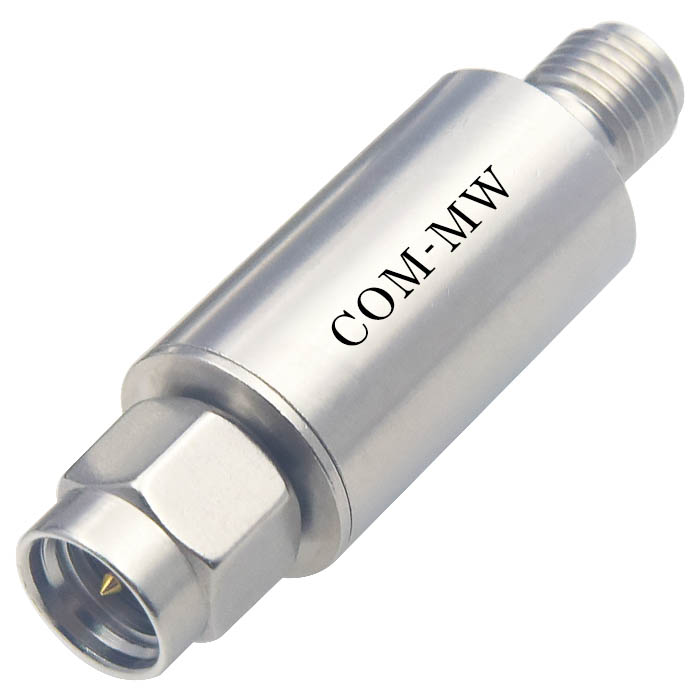

| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

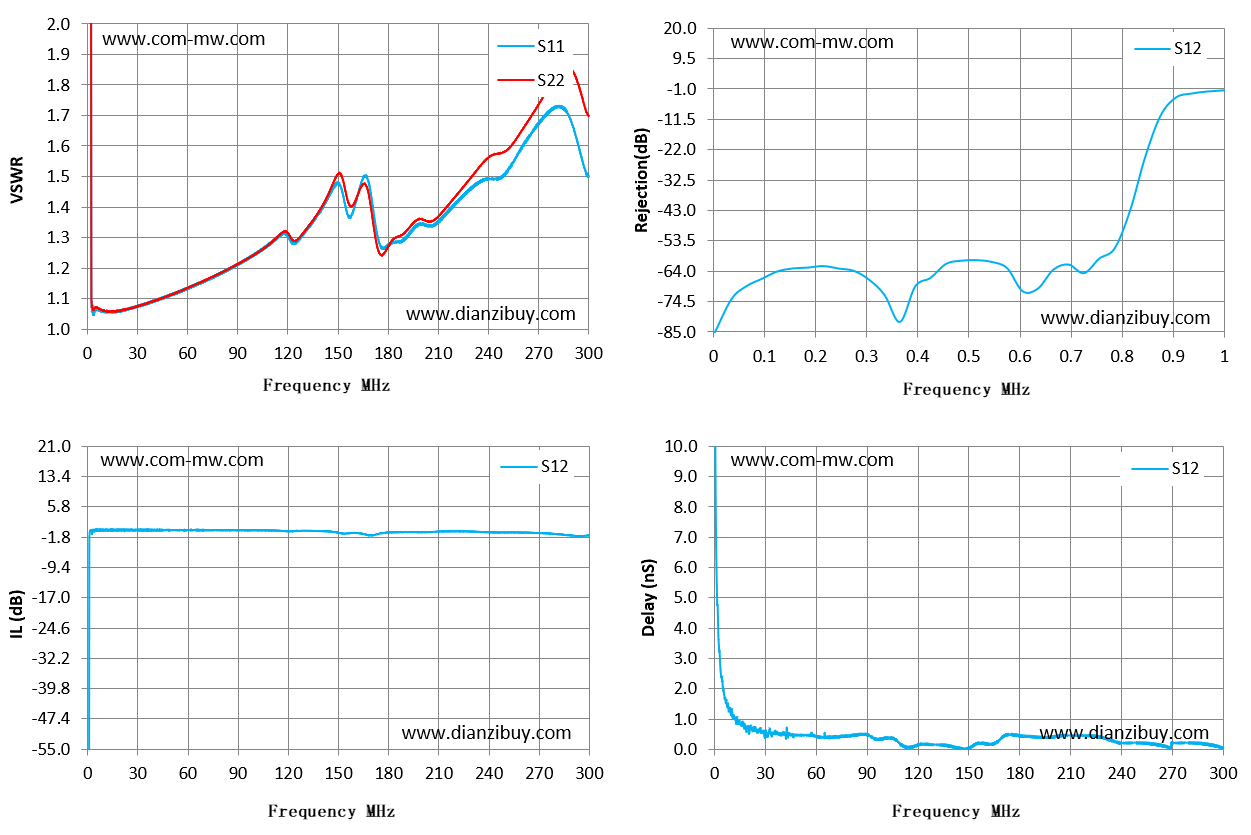

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 389.65 | 32.18 | -86.19 | 22.06 |
| 21 | 1.06 | 1.06 | -0.03 | 0.74 |
| 43 | 1.1 | 1.1 | -0.04 | 0.46 |
| 64 | 1.14 | 1.14 | -0.06 | 0.4 |
| 86 | 1.2 | 1.2 | -0.09 | 0.5 |
| 107 | 1.27 | 1.27 | -0.14 | 0.31 |
| 129 | 1.31 | 1.31 | -0.22 | 0.16 |
| 150 | 1.48 | 1.51 | -0.71 | 0.04 |
| 171 | 1.39 | 1.35 | -1.32 | 0.45 |
| 193 | 1.31 | 1.33 | -0.53 | 0.4 |
| 214 | 1.37 | 1.39 | -0.39 | 0.46 |
| 236 | 1.49 | 1.54 | -0.51 | 0.26 |
| 257 | 1.57 | 1.63 | -0.66 | 0.19 |
| 279 | 1.72 | 1.82 | -0.99 | 0.22 |
| 300 | 1.5 | 1.7 | -1.38 | 0.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
