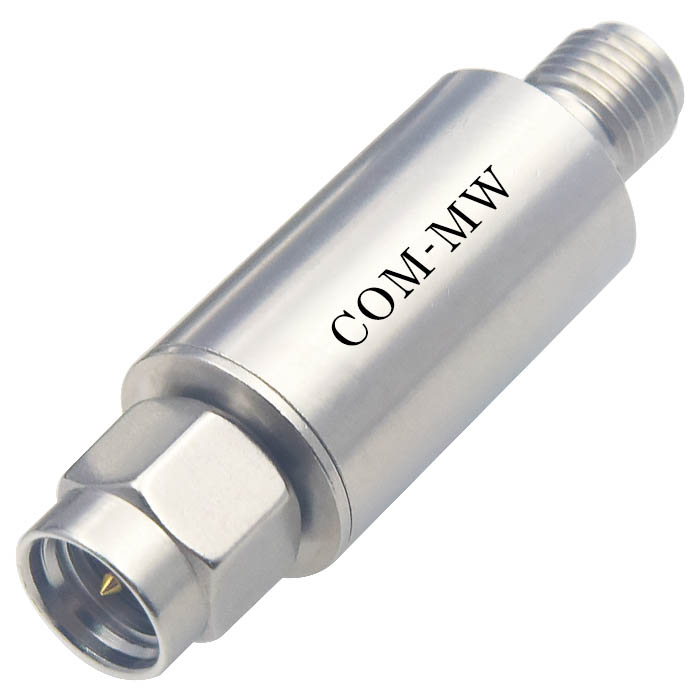

通带频率3~180MHz, DC-2.4MHz≥40dB, SMA-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 180 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-2.4 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

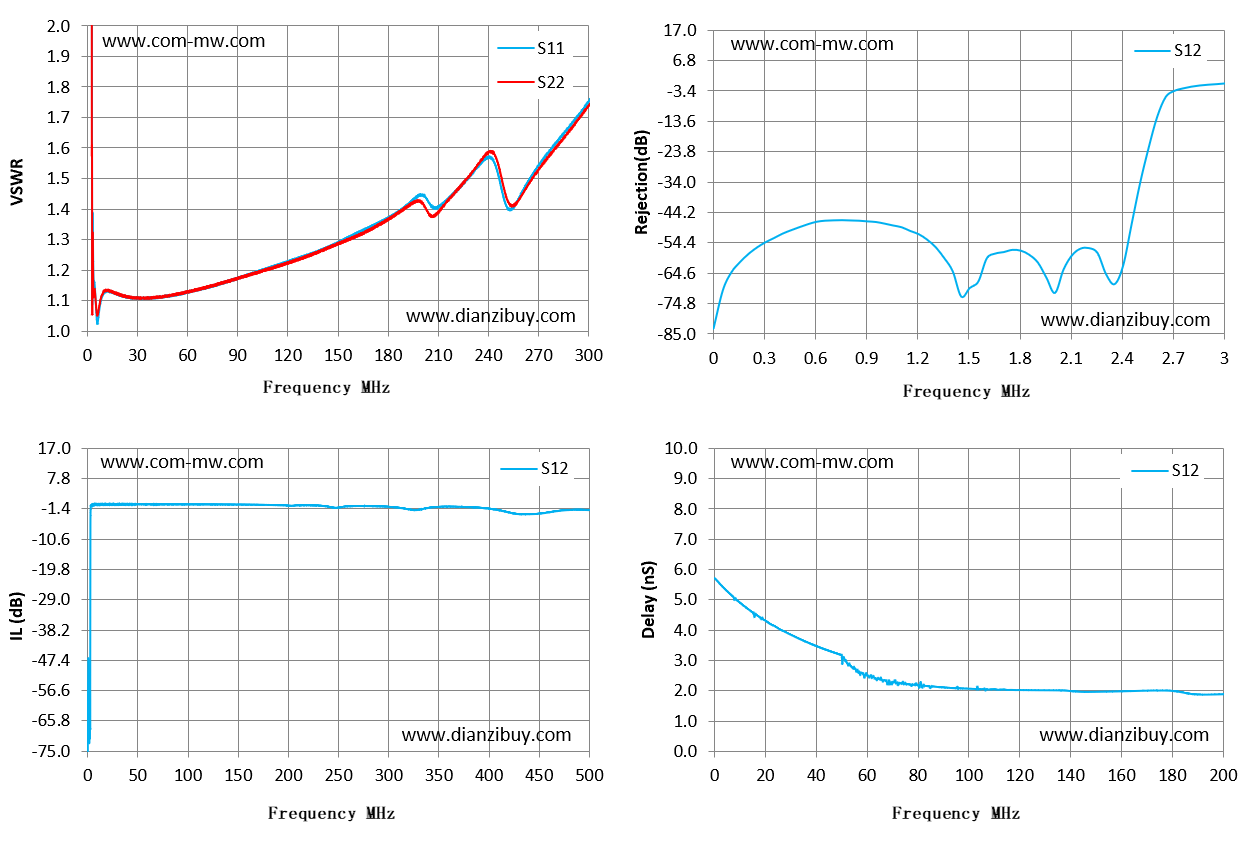

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 9088.84 | 1185.06 | -83.26 | 5.72 |
| 21 | 1.12 | 1.12 | -0.04 | 4.26 |
| 43 | 1.11 | 1.11 | -0.04 | 3.38 |
| 64 | 1.13 | 1.13 | -0.05 | 2.38 |
| 86 | 1.17 | 1.17 | -0.07 | 2.14 |
| 107 | 1.2 | 1.2 | -0.09 | 2.04 |
| 129 | 1.24 | 1.24 | -0.11 | 2.02 |
| 150 | 1.29 | 1.29 | -0.14 | 1.97 |
| 171 | 1.35 | 1.34 | -0.17 | 2.01 |
| 193 | 1.42 | 1.41 | -0.29 | 1.87 |
| 214 | 1.42 | 1.42 | -0.32 | 1.91 |
| 236 | 1.55 | 1.56 | -0.56 | 1.98 |
| 257 | 1.42 | 1.42 | -0.7 | 1.97 |
| 279 | 1.61 | 1.59 | -0.54 | 1.7 |
| 300 | 1.75 | 1.74 | -0.78 | 1.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
