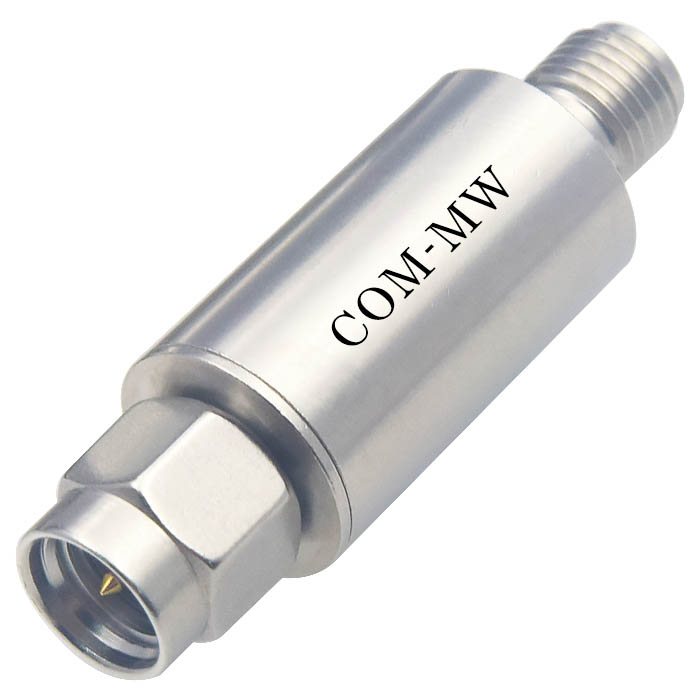

通带频率450~2000MHz, DC-400MHz≥40dB, SMA-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 450 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1,5 | dB | ||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

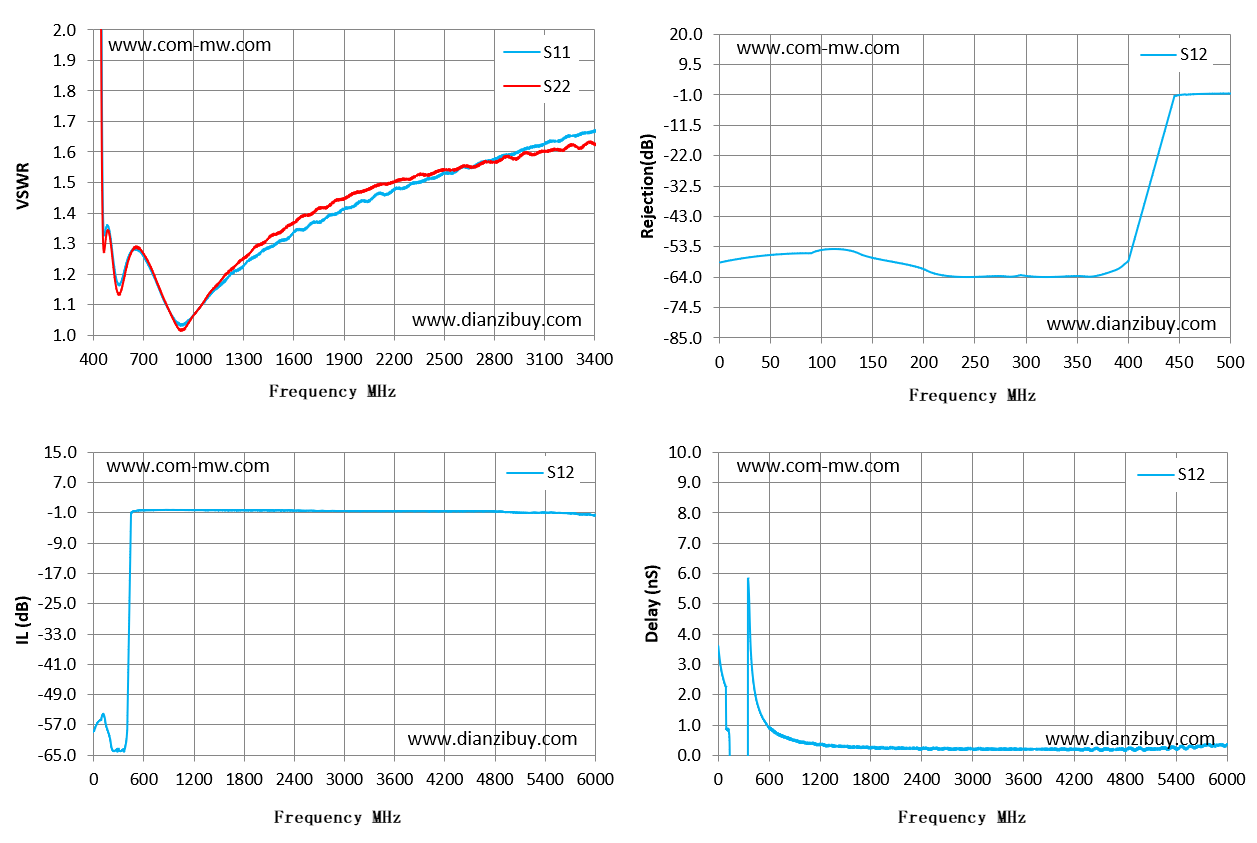

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 400 | 49.62 | 23.52 | -58.55 | 2.82 |
| 614 | 1.26 | 1.25 | -0.34 | 0.89 |
| 829 | 1.11 | 1.11 | -0.23 | 0.56 |
| 1043 | 1.09 | 1.09 | -0.23 | 0.4 |
| 1257 | 1.21 | 1.23 | -0.28 | 0.33 |
| 1471 | 1.29 | 1.33 | -0.31 | 0.29 |
| 1686 | 1.36 | 1.39 | -0.33 | 0.26 |
| 1900 | 1.41 | 1.45 | -0.36 | 0.25 |
| 2114 | 1.46 | 1.49 | -0.37 | 0.24 |
| 2329 | 1.5 | 1.52 | -0.39 | 0.24 |
| 2543 | 1.53 | 1.54 | -0.46 | 0.24 |
| 2757 | 1.57 | 1.57 | -0.48 | 0.21 |
| 2971 | 1.61 | 1.59 | -0.5 | 0.23 |
| 3186 | 1.64 | 1.61 | -0.55 | 0.22 |
| 3400 | 1.67 | 1.63 | -0.53 | 0.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
