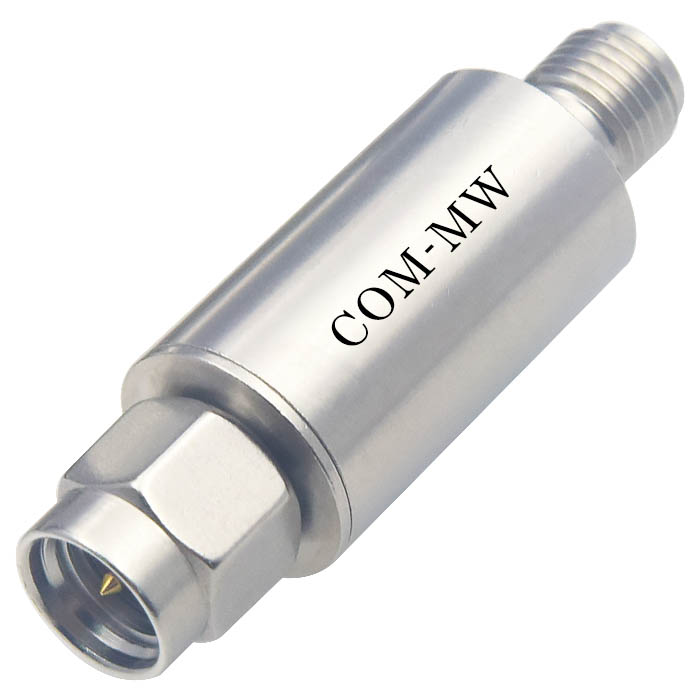

通带频率7~400MHz, DC-5.8MHz≥40dB, SMA-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7 | ~ | 400 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-5.8 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

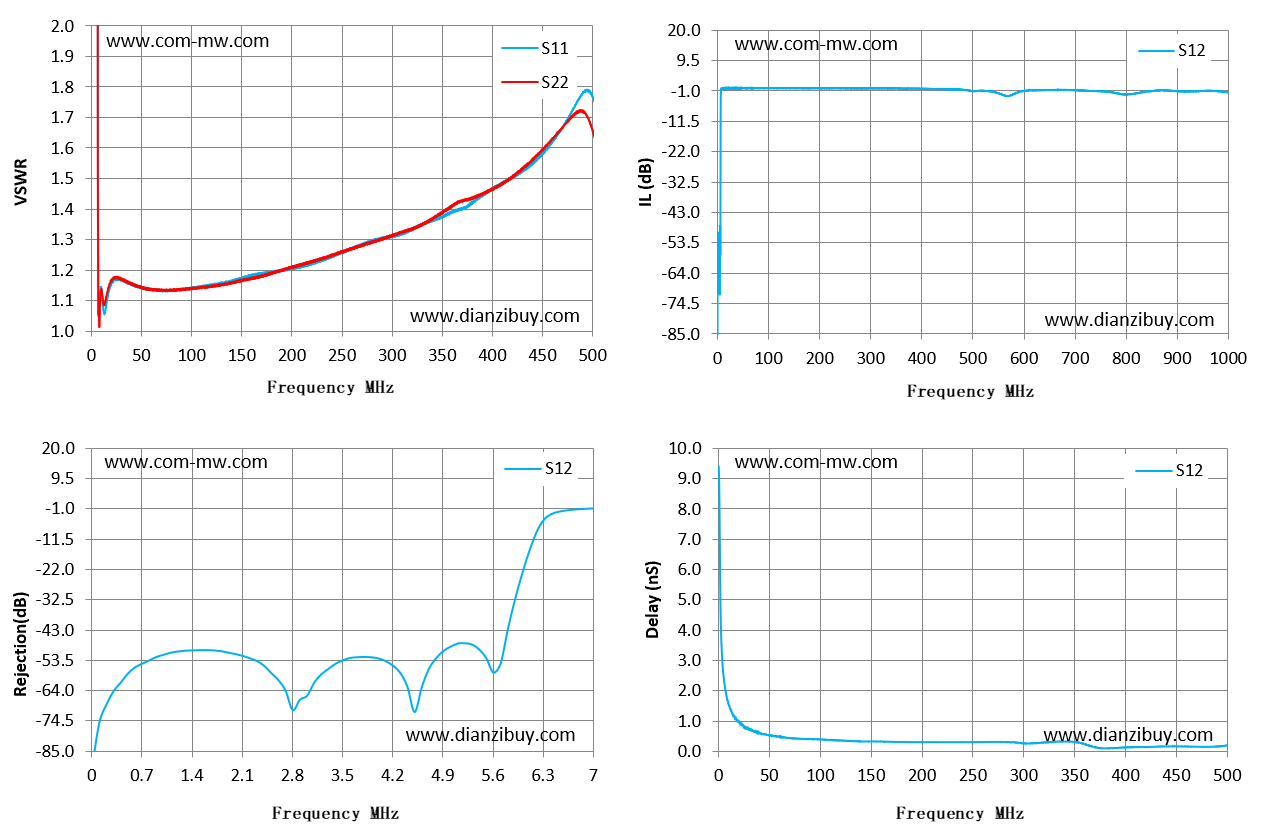

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 5526.92 | 1034.1 | -91.38 | 9.4 |
| 36 | 1.16 | 1.16 | -0.07 | 0.65 |
| 71 | 1.13 | 1.13 | -0.06 | 0.44 |
| 107 | 1.14 | 1.14 | -0.07 | 0.38 |
| 143 | 1.17 | 1.16 | -0.08 | 0.33 |
| 179 | 1.19 | 1.19 | -0.09 | 0.31 |
| 214 | 1.22 | 1.22 | -0.11 | 0.31 |
| 250 | 1.26 | 1.26 | -0.12 | 0.31 |
| 286 | 1.3 | 1.3 | -0.17 | 0.3 |
| 321 | 1.34 | 1.34 | -0.16 | 0.29 |
| 357 | 1.39 | 1.4 | -0.19 | 0.27 |
| 393 | 1.45 | 1.45 | -0.23 | 0.12 |
| 429 | 1.52 | 1.53 | -0.32 | 0.15 |
| 464 | 1.64 | 1.64 | -0.48 | 0.16 |
| 500 | 1.77 | 1.66 | -1.05 | 0.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
