通带频率 5.85~26.5GHz, DC-4.1GHz≥80dB, 4.1-5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.85 | ~ | 26.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-4.1 | GHz≥ | 80 | dB | ||
| 带外抑制 | 4.1-5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

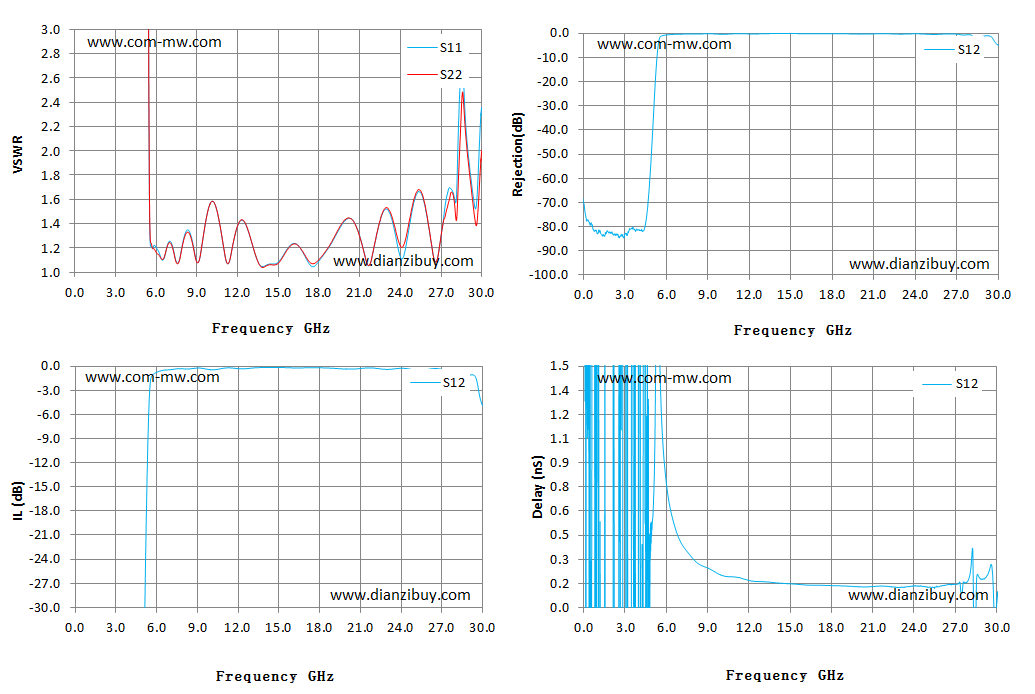

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 2983.80 | 115.78 | -69.05 | -69.05 | 10.12 |
| 2.17 | 2080.94 | 1223.33 | -83.10 | -83.10 | -5.53 |
| 4.31 | 238.41 | 155.50 | -81.78 | -81.78 | -2.16 |
| 6.45 | 1.10 | 1.11 | -0.53 | -0.53 | 0.57 |
| 8.59 | 1.30 | 1.29 | -0.31 | -0.31 | 0.26 |
| 10.73 | 1.39 | 1.39 | -0.32 | -0.32 | 0.19 |
| 12.87 | 1.32 | 1.32 | -0.26 | -0.26 | 0.16 |
| 15.02 | 1.08 | 1.07 | -0.16 | -0.16 | 0.15 |
| 17.16 | 1.09 | 1.11 | -0.19 | -0.19 | 0.14 |
| 19.30 | 1.31 | 1.32 | -0.29 | -0.29 | 0.13 |
| 21.44 | 1.11 | 1.11 | -0.22 | -0.22 | 0.13 |
| 23.58 | 1.34 | 1.38 | -0.31 | -0.31 | 0.13 |
| 25.72 | 1.59 | 1.60 | -0.46 | -0.46 | 0.13 |
| 27.86 | 1.67 | 1.65 | -0.66 | -0.66 | 0.16 |
| 30.00 | 2.36 | 2.00 | -4.89 | -4.89 | 0.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
