通带频率 10~27GHz, DC-8.5GHz≥60dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 27 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-8.5 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

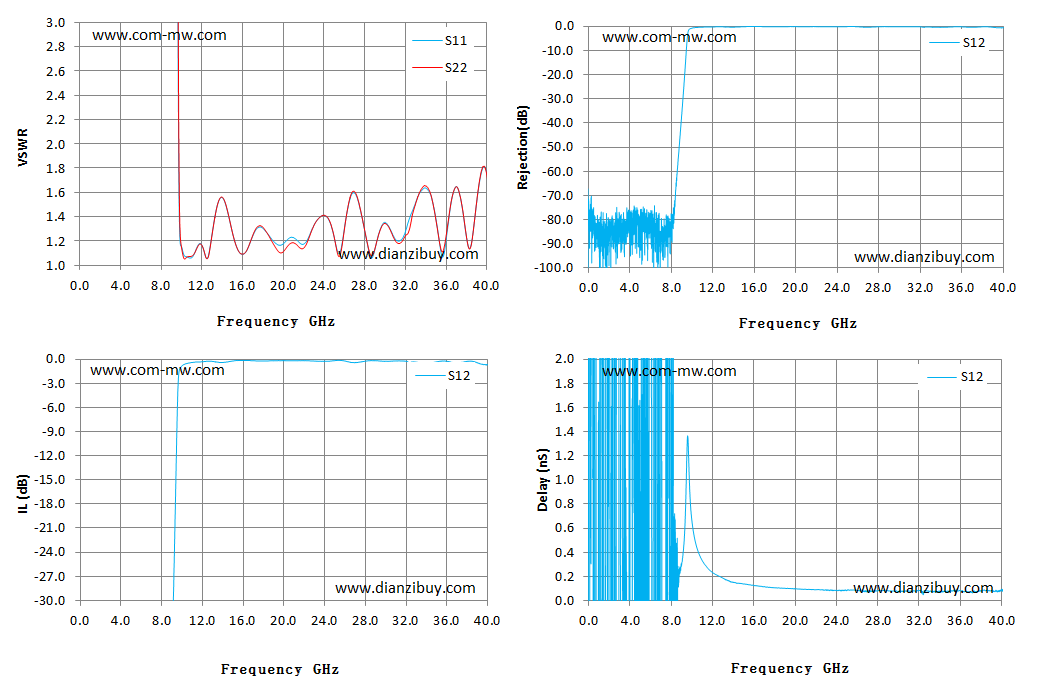

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 25082.97 | 3016.67 | -100.22 | -100.22 | 2.97 |
| 2.89 | 205.99 | 407.39 | -81.62 | -81.62 | 18.65 |
| 5.74 | 118.19 | 350.74 | -79.94 | -79.94 | -1.10 |
| 8.60 | 72.38 | 123.47 | -60.64 | -60.64 | 0.34 |
| 11.45 | 1.13 | 1.12 | -0.35 | -0.35 | 0.28 |
| 14.31 | 1.51 | 1.52 | -0.37 | -0.37 | 0.15 |
| 17.16 | 1.27 | 1.27 | -0.20 | -0.20 | 0.11 |
| 20.02 | 1.18 | 1.11 | -0.20 | -0.20 | 0.10 |
| 22.87 | 1.30 | 1.30 | -0.22 | -0.22 | 0.09 |
| 25.73 | 1.15 | 1.13 | -0.15 | -0.15 | 0.09 |
| 28.58 | 1.07 | 1.08 | -0.18 | -0.18 | 0.08 |
| 31.44 | 1.20 | 1.18 | -0.23 | -0.23 | 0.08 |
| 34.29 | 1.61 | 1.63 | -0.45 | -0.45 | 0.07 |
| 37.15 | 1.63 | 1.63 | -0.43 | -0.43 | 0.06 |
| 40.00 | 1.76 | 1.74 | -0.65 | -0.65 | 0.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
