通带频率 8.3~23GHz, DC-7.5GHz≥60dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8.3 | ~ | 23 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-7.5 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

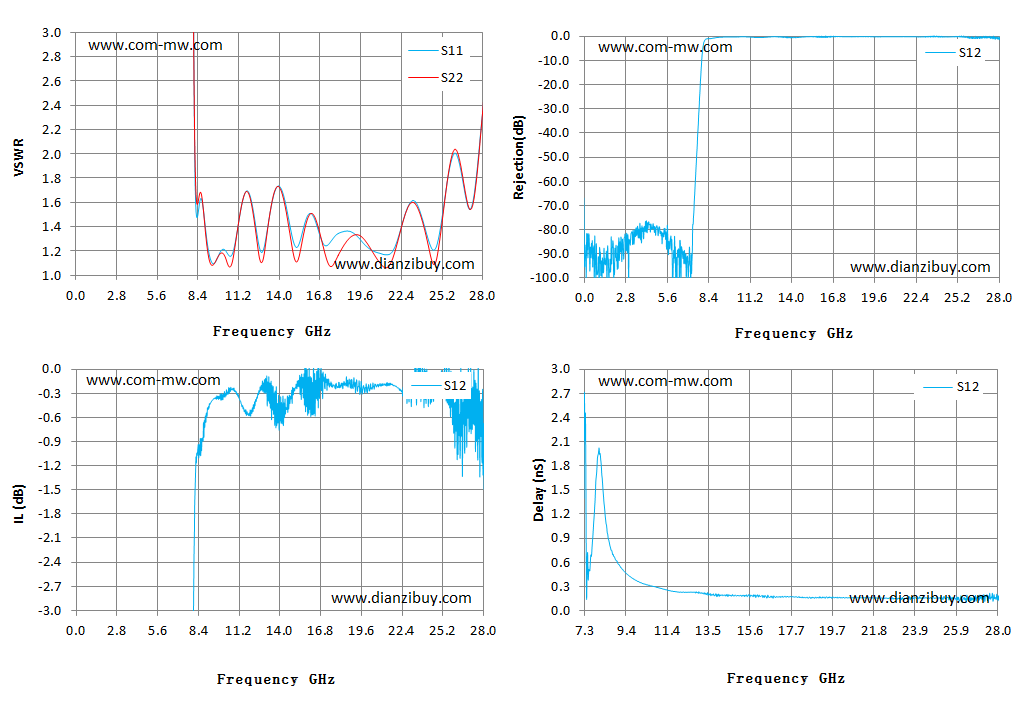

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1886.07 | 3519.52 | -66.84 | -66.84 | 5.56 |
| 2.03 | 529.31 | 540.10 | -101.87 | -101.87 | 0.00 |
| 4.03 | 303.71 | 221.22 | -79.25 | -79.25 | -0.27 |
| 6.02 | 146.50 | 148.16 | -99.40 | -99.40 | 0.80 |
| 8.02 | 8.50 | 6.27 | -6.68 | -6.68 | 1.96 |
| 10.02 | 1.20 | 1.18 | -0.38 | -0.38 | 0.36 |
| 12.02 | 1.66 | 1.64 | -0.58 | -0.58 | 0.23 |
| 14.02 | 1.73 | 1.73 | -0.54 | -0.54 | 0.20 |
| 16.01 | 1.50 | 1.47 | -0.55 | -0.55 | 0.17 |
| 18.01 | 1.34 | 1.15 | -0.23 | -0.23 | 0.16 |
| 20.01 | 1.24 | 1.27 | -0.29 | -0.29 | 0.16 |
| 22.01 | 1.24 | 1.21 | -0.22 | -0.22 | 0.16 |
| 24.00 | 1.41 | 1.38 | -0.38 | -0.38 | 0.16 |
| 26.00 | 1.99 | 2.02 | -0.43 | -0.43 | 0.13 |
| 28.00 | 2.34 | 2.34 | -0.73 | -0.73 | 0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
