通带频率 2~18GHz, 1-1.5GHz≥35dB, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 18 | GHz |
| 通带损耗 | / | / | 0.8 | 1.1 | dB | |
| 带外抑制 | 1-1.5 | GHz≥ | 35 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |

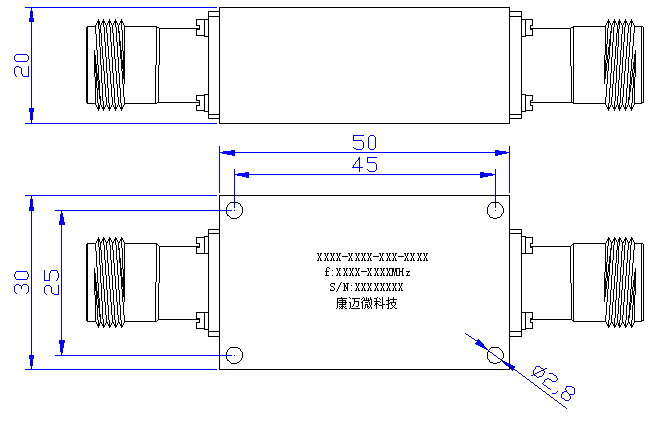

| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

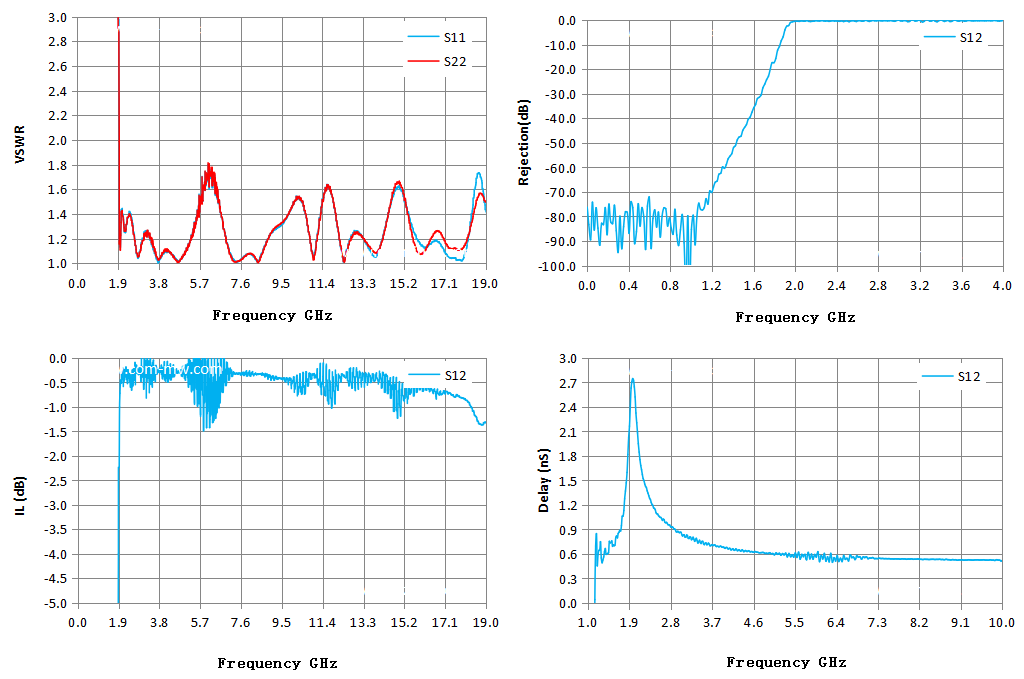

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 664.34 | 2405.03 | -76.30 | -76.30 | 4.40 |
| 0.31 | 125.39 | 150.29 | -85.81 | -85.81 | 3.82 |
| 0.60 | 118.81 | 144.76 | -93.43 | -93.43 | -9.04 |
| 0.88 | 159.72 | 180.56 | -77.09 | -77.09 | -8.25 |
| 1.16 | 309.39 | 238.42 | -76.37 | -76.37 | 0.04 |
| 1.45 | 242.88 | 156.75 | -51.16 | -51.16 | 0.61 |
| 1.73 | 67.76 | 68.19 | -26.07 | -26.07 | 0.95 |
| 2.02 | 1.18 | 1.16 | -0.55 | -0.55 | 2.65 |
| 2.30 | 1.27 | 1.28 | -0.31 | -0.31 | 1.37 |
| 2.58 | 1.35 | 1.33 | -0.25 | -0.25 | 1.05 |
| 2.87 | 1.04 | 1.05 | -0.24 | -0.24 | 0.91 |
| 3.15 | 1.20 | 1.19 | -0.02 | -0.02 | 0.83 |
| 3.43 | 1.20 | 1.21 | -0.17 | -0.17 | 0.77 |
| 3.72 | 1.03 | 1.05 | -0.33 | -0.33 | 0.70 |
| 4.00 | 1.07 | 1.08 | -0.20 | -0.20 | 0.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
