通带频率 2.5~6GHz, DC-1.7GHz≥75dB, 1.7-2GHz≥45dB, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.5 | ~ | 6 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-1.7 | GHz≥ | 75 | dB | ||
| 带外抑制 | 1.7-2 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 铝材本色 |
| 功率容量 | 300W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

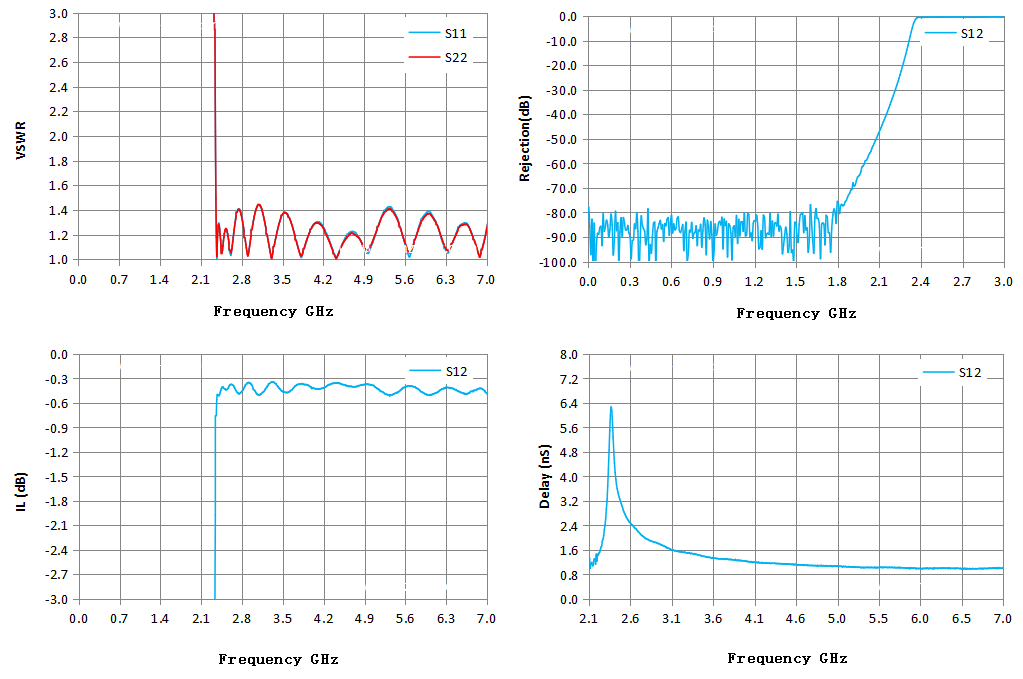

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 358.49 | 110.63 | -83.35 | -83.35 | 203.88 |
| 0.24 | 149.74 | 109.72 | -87.38 | -87.38 | -43.12 |
| 0.45 | 151.11 | 116.25 | -90.89 | -90.89 | -125.19 |
| 0.67 | 331.15 | 75.28 | -82.57 | -82.57 | 50.66 |
| 0.88 | 489.58 | 82.30 | -97.18 | -97.18 | -43.35 |
| 1.09 | 270.46 | 131.21 | -81.23 | -81.23 | -132.36 |
| 1.30 | 138.10 | 82.54 | -90.26 | -90.26 | 98.14 |
| 1.52 | 90.22 | 54.67 | -84.31 | -84.31 | 40.51 |
| 1.73 | 75.05 | 54.85 | -81.21 | -81.21 | 21.41 |
| 1.94 | 84.52 | 49.41 | -68.74 | -68.74 | 1.43 |
| 2.15 | 106.21 | 52.55 | -42.14 | -42.14 | 1.08 |
| 2.36 | 4.38 | 4.26 | -3.14 | -3.14 | 5.99 |
| 2.58 | 1.20 | 1.21 | -0.42 | -0.42 | 2.51 |
| 2.79 | 1.40 | 1.39 | -0.48 | -0.48 | 1.96 |
| 3.00 | 1.24 | 1.24 | -0.39 | -0.39 | 1.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
