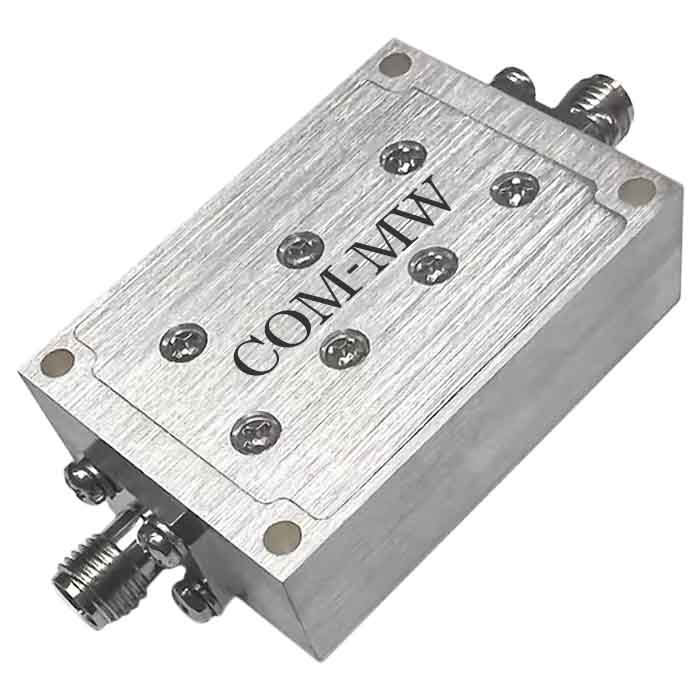

通带频率 6~18GHz, 5-5.5GHz≥7dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | 5-5.5 | GHz≥ | 7 | dB | ||
| 带外抑制 | 4.5-5 | GHz≥ | 25 | dB | ||
| 带外抑制 | 4-4.5 | GHz≥ | 38 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

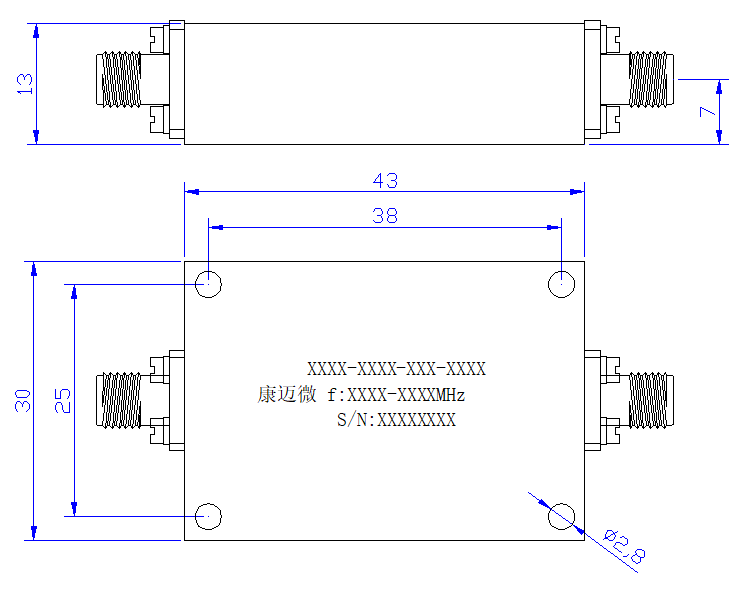

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

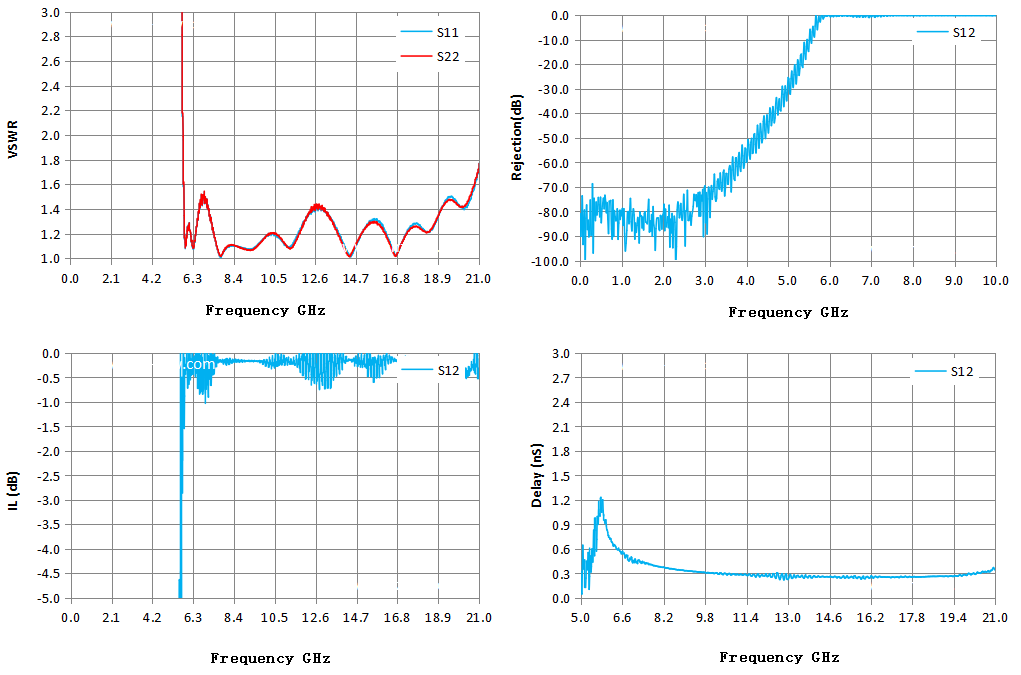

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1590.54 | 7457.20 | -80.95 | -80.95 | 9.74 |
| 0.74 | 185.77 | 178.31 | -75.82 | -75.82 | 1.61 |
| 1.45 | 158.50 | 216.60 | -92.81 | -92.81 | -1.58 |
| 2.17 | 5520.55 | 246.97 | -77.51 | -77.51 | 5.70 |
| 2.88 | 541.03 | 240.45 | -81.91 | -81.91 | 0.44 |
| 3.59 | 296.36 | 313.60 | -68.89 | -68.89 | 0.25 |
| 4.30 | 156.93 | 251.54 | -48.55 | -48.55 | 0.20 |
| 5.02 | 109.16 | 131.38 | -25.48 | -25.48 | 0.11 |
| 5.73 | 5.20 | 5.27 | -5.93 | -5.93 | 1.03 |
| 6.44 | 1.13 | 1.14 | -0.47 | -0.47 | 0.60 |
| 7.15 | 1.38 | 1.38 | -0.53 | -0.53 | 0.44 |
| 7.86 | 1.04 | 1.04 | -0.17 | -0.17 | 0.40 |
| 8.58 | 1.10 | 1.10 | -0.16 | -0.16 | 0.35 |
| 9.29 | 1.07 | 1.06 | -0.17 | -0.17 | 0.33 |
| 10.00 | 1.16 | 1.16 | -0.20 | -0.20 | 0.30 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
