通带频率 6~18GHz, 4.8-5GHz≥40dB, 4-4.8GHz≥50dB, DC-4GHz≥80dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | 4.8-5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 4-4.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

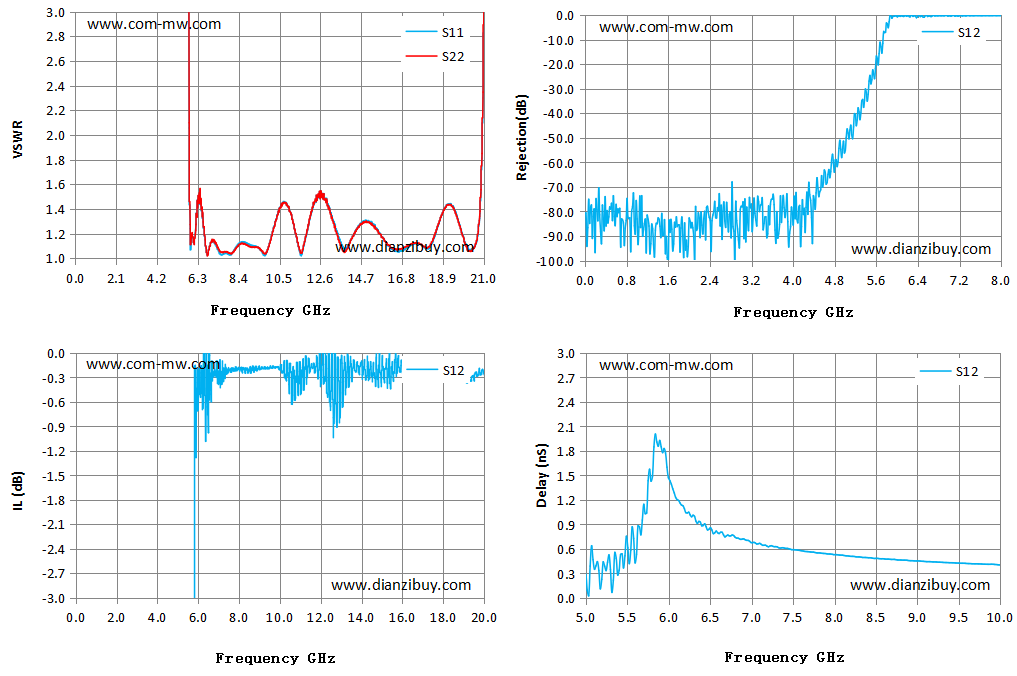

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 2209.87 | 4438.00 | -80.58 | -80.58 | 3.55 |
| 0.60 | 230.25 | 230.98 | -82.09 | -82.09 | 7.22 |
| 1.17 | 178.96 | 204.13 | -84.89 | -84.89 | -1.90 |
| 1.74 | 256.54 | 256.57 | -93.23 | -93.23 | -0.48 |
| 2.31 | 465.18 | 401.42 | -82.91 | -82.91 | -5.63 |
| 2.88 | 402.04 | 270.78 | -88.08 | -88.08 | -1.37 |
| 3.45 | 527.67 | 321.01 | -87.42 | -87.42 | -7.32 |
| 4.02 | 196.38 | 241.63 | -85.48 | -85.48 | 0.01 |
| 4.58 | 185.55 | 170.46 | -70.09 | -70.09 | 0.19 |
| 5.15 | 121.29 | 123.92 | -48.76 | -48.76 | 0.44 |
| 5.72 | 26.55 | 28.90 | -15.47 | -15.47 | 1.03 |
| 6.29 | 1.34 | 1.33 | -0.13 | -0.13 | 0.99 |
| 6.86 | 1.04 | 1.04 | -0.28 | -0.28 | 0.72 |
| 7.43 | 1.04 | 1.07 | -0.20 | -0.20 | 0.61 |
| 8.00 | 1.03 | 1.04 | -0.18 | -0.18 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
