通带频率0.43~3GHz, 带外抑制DC-320MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.43 | ~ | 3 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-320 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

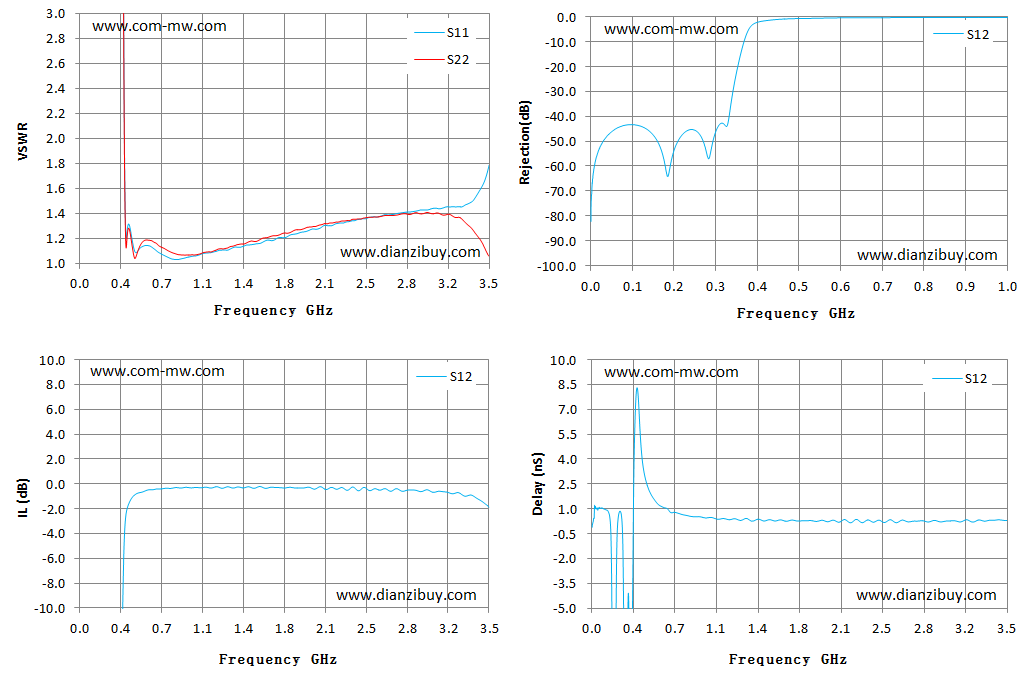

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 219.56 | 99.36 | -82.26 | -82.26 | -0.11 |
| 72 | 2699.24 | 1135.62 | -44.13 | -44.13 | 1.04 |
| 144 | 199.11 | 320.65 | -46.33 | -46.33 | 0.7 |
| 215 | 175.15 | 135.07 | -48.54 | -48.54 | -0.05 |
| 286 | 40.35 | 44.73 | -56.25 | -56.25 | -9.88 |
| 358 | 7.58 | 7.36 | -16.57 | -16.57 | 5.1 |
| 429 | 1.3 | 1.26 | -1.42 | -1.42 | 3.64 |
| 501 | 1.12 | 1.12 | -0.74 | -0.74 | 1.83 |
| 572 | 1.15 | 1.2 | -0.52 | -0.52 | 1.19 |
| 643 | 1.12 | 1.18 | -0.44 | -0.44 | 0.95 |
| 715 | 1.07 | 1.13 | -0.38 | -0.38 | 0.76 |
| 786 | 1.04 | 1.09 | -0.36 | -0.36 | 0.62 |
| 857 | 1.04 | 1.07 | -0.33 | -0.33 | 0.52 |
| 929 | 1.06 | 1.07 | -0.29 | -0.29 | 0.49 |
| 1000 | 1.07 | 1.08 | -0.29 | -0.29 | 0.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
