通带频率0.48~3GHz, 带外抑制DC-370MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.48 | ~ | 3 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-370 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

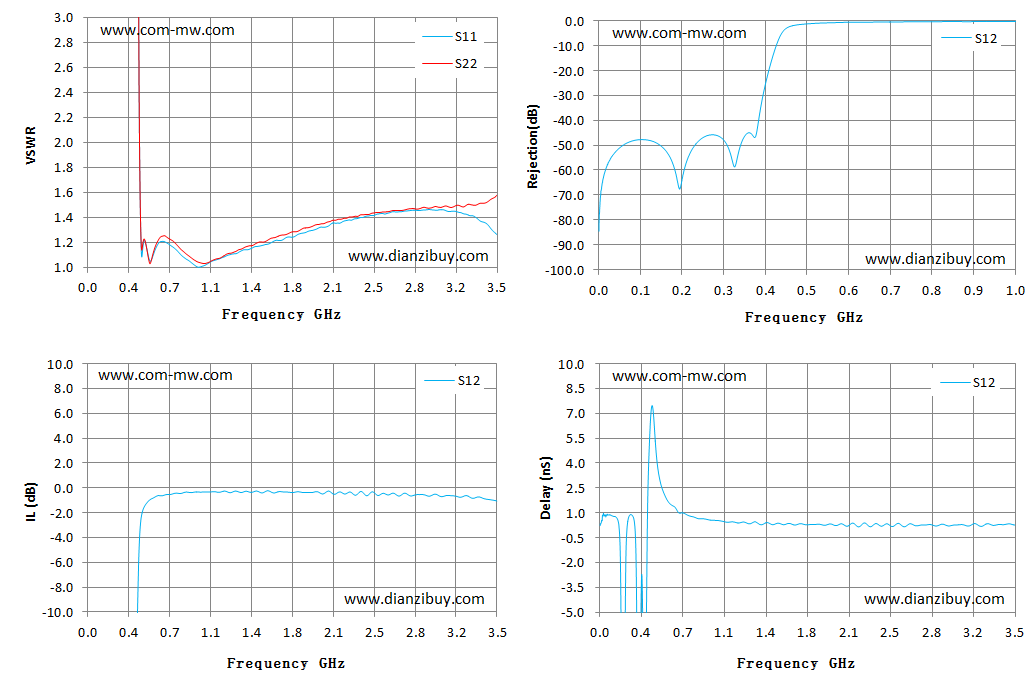

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 219.02 | 99.75 | -84.56 | -84.56 | 0.23 |
| 72 | 6029.03 | 1609.53 | -48.86 | -48.86 | 0.87 |
| 144 | 268.81 | 485.91 | -49.59 | -49.59 | 0.67 |
| 215 | 467.08 | 262.4 | -55.06 | -55.06 | -3.5 |
| 286 | 83.86 | 104.39 | -46.21 | -46.21 | 0.61 |
| 358 | 30.14 | 34.37 | -45.14 | -45.14 | -4.37 |
| 429 | 3.95 | 4 | -8.83 | -8.83 | 6.98 |
| 501 | 1.17 | 1.17 | -1.28 | -1.28 | 3.11 |
| 572 | 1.15 | 1.17 | -0.76 | -0.76 | 1.7 |
| 643 | 1.22 | 1.27 | -0.62 | -0.62 | 1.23 |
| 715 | 1.18 | 1.23 | -0.52 | -0.52 | 0.95 |
| 786 | 1.12 | 1.17 | -0.45 | -0.45 | 0.76 |
| 857 | 1.06 | 1.1 | -0.35 | -0.35 | 0.64 |
| 929 | 1.01 | 1.05 | -0.33 | -0.33 | 0.56 |
| 1000 | 1.02 | 1.04 | -0.33 | -0.33 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
