通带频率 0.5~18GHz, 0.3-0.4GHz≥15dB, DC-0.3GHz≥50, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 0.3-0.4 | GHz≥ | 15 | dB | ||
| 带外抑制 | DC-0.3 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

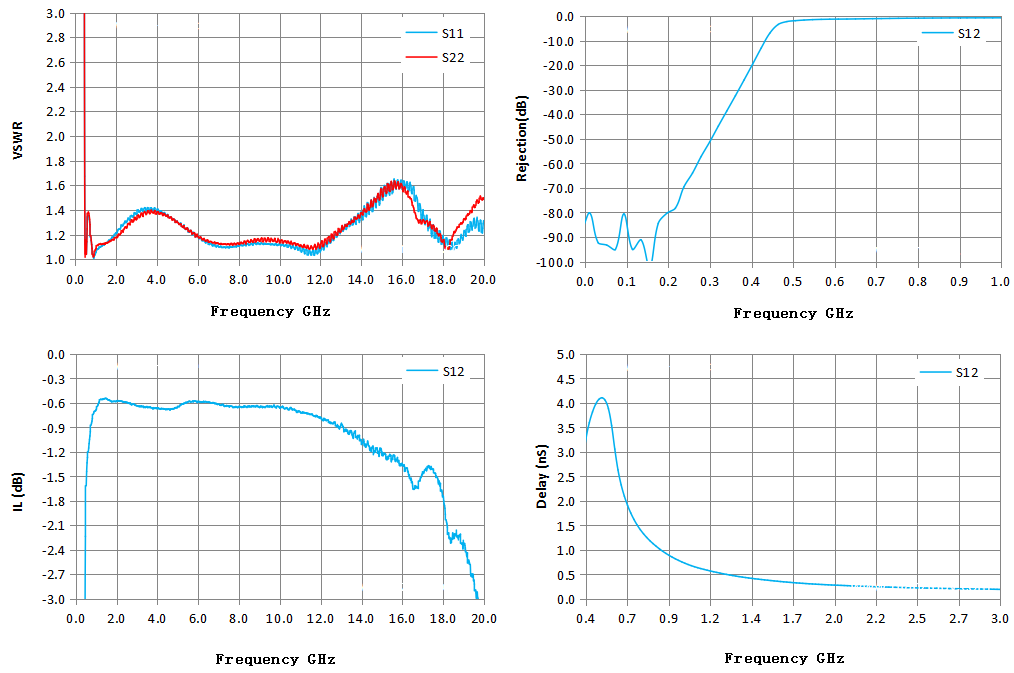

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1130.20 | 1558.44 | -86.94 | -86.94 | -91.99 |
| 0.10 | 2202.01 | 1019.73 | -93.30 | -93.30 | -39.78 |
| 0.17 | 441.08 | 190.68 | -91.15 | -91.15 | -3.07 |
| 0.24 | 115.28 | 75.15 | -80.33 | -80.33 | -7.49 |
| 0.31 | 60.20 | 42.47 | -57.21 | -57.21 | 7.10 |
| 0.38 | 30.15 | 25.60 | -38.64 | -38.64 | 2.27 |
| 0.45 | 8.09 | 7.72 | -13.06 | -13.06 | 3.82 |
| 0.52 | 1.15 | 1.04 | -2.23 | -2.23 | 4.11 |
| 0.58 | 1.04 | 1.04 | -1.44 | -1.44 | 3.54 |
| 0.65 | 1.34 | 1.37 | -1.20 | -1.20 | 2.10 |
| 0.72 | 1.33 | 1.35 | -1.05 | -1.05 | 1.62 |
| 0.79 | 1.18 | 1.19 | -0.87 | -0.87 | 1.26 |
| 0.86 | 1.09 | 1.09 | -0.79 | -0.79 | 1.07 |
| 0.93 | 1.01 | 1.02 | -0.71 | -0.71 | 0.89 |
| 1.00 | 1.03 | 1.07 | -0.70 | -0.70 | 0.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
