通带频率0.58~4GHz, 带外抑制DC-430MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.58 | ~ | 4 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-430 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

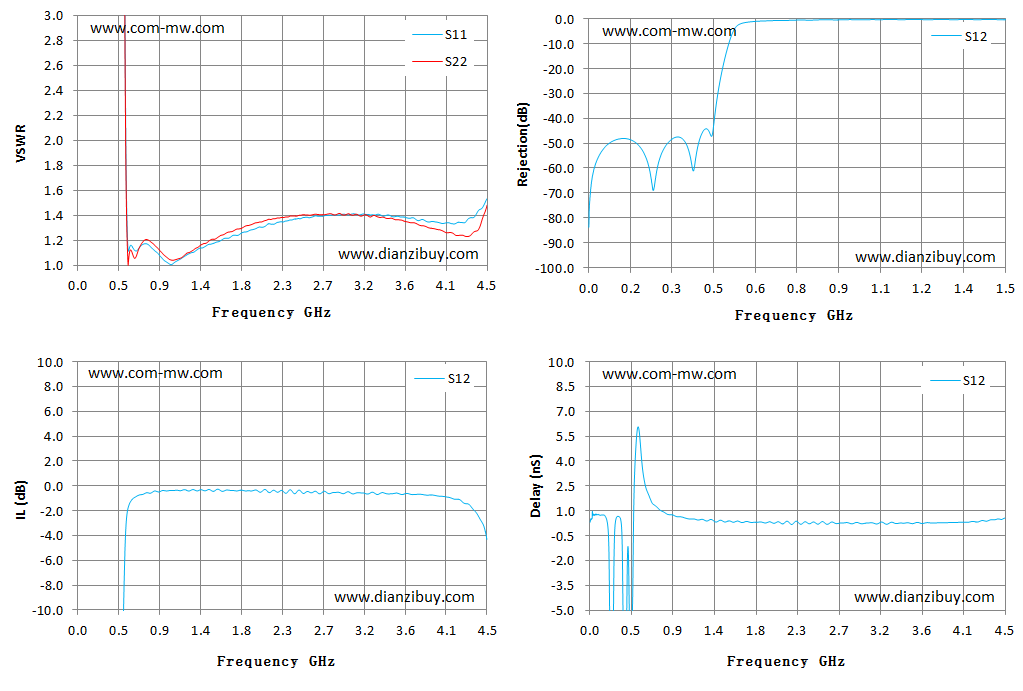

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 225.21 | 90.27 | -83.78 | -83.78 | 0.31 |
| 72 | 35856.69 | 1746.12 | -50.27 | -50.27 | 0.76 |
| 144 | 339.62 | 634.84 | -48.35 | -48.35 | 0.75 |
| 215 | 1410.74 | 444.12 | -58.44 | -58.44 | -6.38 |
| 286 | 152.7 | 228.91 | -49.9 | -49.9 | 0.58 |
| 358 | 64.86 | 90.22 | -51.97 | -51.97 | -5.36 |
| 429 | 30.92 | 34.15 | -44.46 | -44.46 | -5.92 |
| 501 | 6.19 | 5.84 | -11.57 | -11.57 | 5.18 |
| 572 | 1.17 | 1.13 | -1.41 | -1.41 | 3.41 |
| 643 | 1.13 | 1.09 | -0.86 | -0.86 | 1.87 |
| 715 | 1.18 | 1.21 | -0.69 | -0.69 | 1.27 |
| 786 | 1.17 | 1.22 | -0.58 | -0.58 | 0.96 |
| 857 | 1.12 | 1.17 | -0.41 | -0.41 | 0.77 |
| 929 | 1.06 | 1.11 | -0.38 | -0.38 | 0.67 |
| 1000 | 1.02 | 1.06 | -0.39 | -0.39 | 0.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
