通带频率0.73~5.5GHz, 带外抑制DC-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.73 | ~ | 5.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

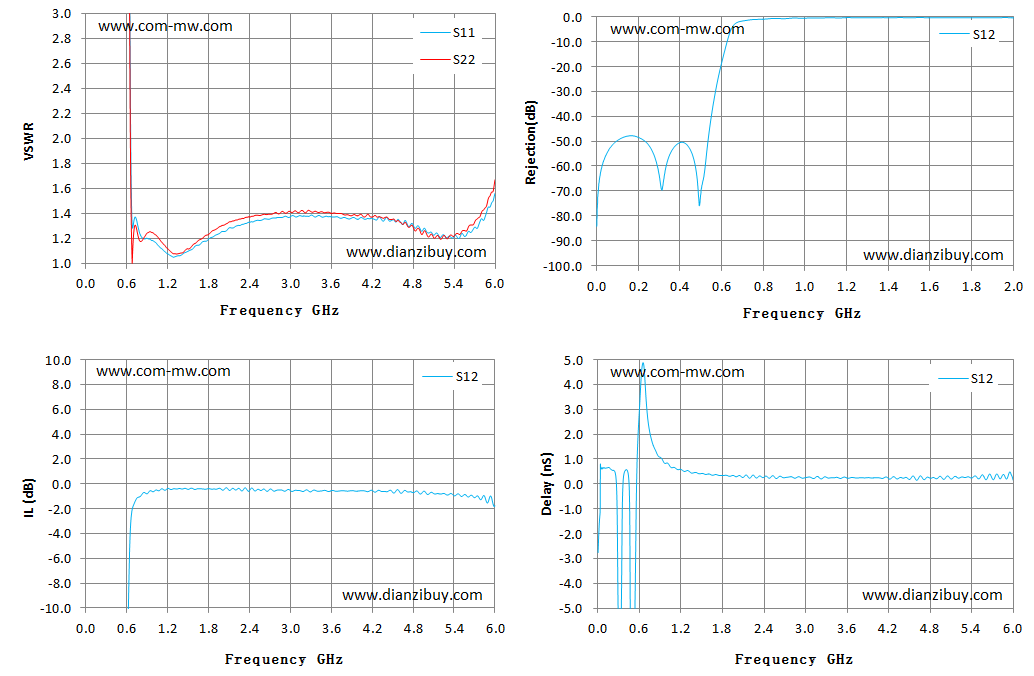

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 228.55 | 91.98 | -84.22 | -84.22 | -2.76 |
| 108 | 2902.58 | 1728.21 | -49.33 | -49.33 | 0.64 |
| 215 | 3218.74 | 647.53 | -48.98 | -48.98 | 0.54 |
| 322 | 201.33 | 283.53 | -65.66 | -65.66 | -6.14 |
| 429 | 115.82 | 111.68 | -51.04 | -51.04 | 0.5 |
| 536 | 34.15 | 33.3 | -49.5 | -49.5 | -4.53 |
| 643 | 3.15 | 2.69 | -5.74 | -5.74 | 4.82 |
| 751 | 1.34 | 1.27 | -1.15 | -1.15 | 2.04 |
| 858 | 1.21 | 1.22 | -0.69 | -0.69 | 1.18 |
| 965 | 1.19 | 1.26 | -0.57 | -0.57 | 0.83 |
| 1072 | 1.14 | 1.21 | -0.56 | -0.56 | 0.65 |
| 1179 | 1.09 | 1.14 | -0.47 | -0.47 | 0.59 |
| 1286 | 1.05 | 1.08 | -0.4 | -0.4 | 0.54 |
| 1393 | 1.07 | 1.09 | -0.39 | -0.39 | 0.46 |
| 1500 | 1.1 | 1.12 | -0.44 | -0.44 | 0.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
